Solar Panel Mounting Rails ထုတ်လုပ်သူနှင့် တင်သွင်းသူ

Xiamen Topfencesolar အမှတ်တံဆိပ်ဆိုလာပြား တပ်ဆင်ခြင်း သံလမ်းများခေါင်မိုးဆိုလာစနစ်များတွင် အသုံးပြုသည့် အလူမီနီယမ်သည် အဆင့်မြင့် ဆိုလာပြားများ တပ်ဆင်ရန်အတွက် အကောင်းဆုံးဖြစ်သည်။

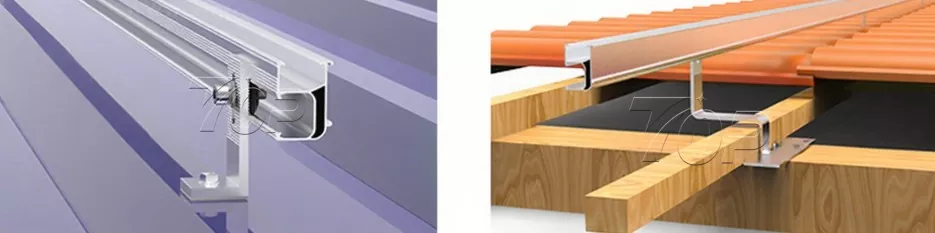

အမိုးအမျိုးအစား ဆိုလာသံလမ်းများ

အလူမီနီယမ် 6005-T5/T6 သည် မြင့်မားသော ခွန်အား၊ အလွန်ကောင်းမွန်သော သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိပြီး အလွန်ပေါ့ပါးသော ဝိသေသလက္ခဏာများဖြစ်ပြီး၊ ခေါင်မိုးပေါ်စနစ် ထိန်သိမ်းခြင်းအတွက် အသင့်တော်ဆုံး ပစ္စည်းဖြစ်သည်။

TF-RL စီးရီး B46 ရထားလမ်း | အရှည် 4000mm၊ 4200mm၊ 4500mm၊ 4800mm စသည်တို့။

ပုံမှန်အရွယ်အစား: 27.3 * 48.3 * 4500 မီလီမီတာ

မျက်နှာပြင်ကုသမှု: ≥10μm

သံလမ်းများတပ်ဆင်ခြင်းကိရိယာများ

ဖွဲ့စည်းတည်ဆောက်ပုံ ဒီဇိုင်းအသေးစိတ်များ- ဥပမာ လူကြိုက်အများဆုံး မော်ဒယ်တစ်ခုဖြစ်သည့် TF-RL-B46 ကို ယူပါ။

ဖွဲ့စည်းပုံအတိုင်းအတာများ-

Structure's Section Geometry Parameters
(၁) မီးရထား၊	B46		ပစ္စည်း-		AL6005-T6
σs=250	N/mm2		E=70000		N/mm2
အပိုင်း ဂျီသြမေတြီ ကန့်သတ်ချက်များ
A(mm2)		197.0		IP(mm4)			64335.0
Ix(mm4)		43678.0		Iy(mm4)			20657.0
Zxup(mm3)		1804.0		Zyleft(mm3)			1703.0
Zydown(mm3)		2004.0		Zyright(mm3)			1306.0

အလေးချိန် /မီတာ = သိပ်သည်းဆ ρ(kg/m³) × ကဏ္ဍခွဲ ဧရိယာ A(m2) × g(N/kg)

=2710 x 0.00019696 x 9.8

= 5.23 N/m

B46 အလူမီနီယမ်ရထားလမ်း၏ ဓာတုဖွဲ့စည်းမှု ခွဲခြမ်းစိတ်ဖြာခြင်း-

(စမ်းသပ်နည်း- GB/T3190-2008၊OES)

Tensile စမ်းသပ်မှု-

စမ်းသပ်နည်း- JIS Z 2241-2011

AL6005-T6 ၏ စက်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများ

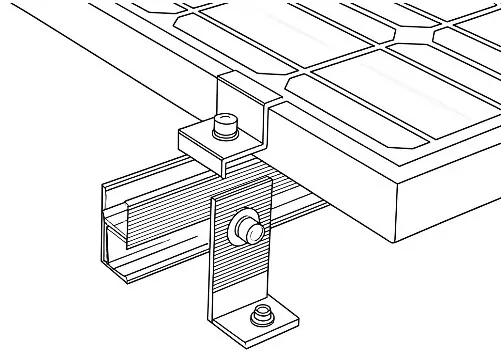

ရထားလမ်းဖွဲ့စည်းပုံ တပ်ဆင်ကိရိယာ ဆက်စပ်ပစ္စည်းများ-

နောက်ထပ် ရထားလမ်းများ အသုံးချမှုများ
