အရည်အသွေးမြင့်ပြီး တာရှည်ခံသော ဆိုလာပြား အမိုးအကာများ ပေးသွင်းသည်။
Topfencesolar သည် R&D နှင့် ဆိုလာပြားအမိုးအကာများ တပ်ဆင်ခြင်းစနစ်များကို ဒီဇိုင်းဆွဲကာ ဦးဆောင်နေပါသည်။ ကျွန်ုပ်တို့သည် တစ်နေရာတည်းတွင် နေရောင်ခြည်စွမ်းအင်သုံး ဖြေရှင်းချက်များကို ကျွမ်းကျင်စွာ ကမ်းလှမ်းလျက်ရှိသည်။ ကျွန်ုပ်တို့၏စနစ်များပါဝင်သည်။Flat Roof Solar Panel တပ်ဆင်ခြင်း။၊ သတ္တုအမိုးတပ်ဆင်ခြင်းစနစ်၊ မြေပြင်ဆိုလာတပ်ဆင်ခြင်းစနစ်၊ carport ဆိုလာစနစ်၊ BIPV ဆိုလာခေါင်မိုးစနစ်၊ နှင့် စိုက်ပျိုးရေးဗိုလ်တာဆိုလာစနစ်။
ရှိပြီးသား အဆောက်အဦများ၏ ခေါင်မိုးပေါ်တွင် နေရောင်ခြည်စွမ်းအင်သုံး ဓာတ်အားပေးစက်ရုံကို တိုက်ရိုက်တည်ဆောက်ကာ အပိုမြေနေရာကို သိမ်းပိုက်ရန် မလိုအပ်ပါ။ ၎င်းသည် ယနေ့ခေတ်တွင် ရေပန်းစားသော မြို့ပြစွမ်းအင် အသွင်ကူးပြောင်းရေး ဖြေရှင်းချက်ဖြစ်သည်။ Roof Solar System သည် ဆိုလာဖွဲ့စည်းပုံများနှင့် ခေါင်မိုးများကို ပေါင်းစပ်ဖွဲ့စည်းတည်ဆောက်ထားသောကြောင့် ပြီးပြည့်စုံသော ပေါင်းစပ်ဖွဲ့စည်းပုံဖြစ်သည်။
ဆိုလာပြားတွေနဲ့ ဘယ်လိုအမိုးတွေ တပ်ဆင်လို့ရလဲ။
အိမ်ခေါင်မိုး အမျိုးအစား-
|
ကြွေပြားအမိုး |
သတ္တုမိုး |
ကတ္တရာခေါင်မိုး |
ကွန်ကရစ်ခေါင်မိုး |
|
|
|
|
|
Standing seam roof, corrugate plate စသည်တို့ကို သတ္တုအမိုးများ၊
အုတ်ကြွပ်အမိုးအောက်ခြေကို သစ်သားတန်းလျားဖြင့် ခင်းထားသည်။
ဆောက်ထားသော သို့မဟုတ် ကတ္တရာပြားအမိုး
Cementing type ကွန်ကရစ်အမိုး
နောက်ထပ် အမျိုးအစားများ…
1. သတ္တုအမိုးအတွက်၊ အမိုးအရွယ်အစားကို တိုင်းတာပါ။ အောက်ဖော်ပြပါအတိုင်း သင့်လက်ရှိအမိုးအရွယ်အစားအသေးစိတ်အပေါ် အခြေခံ၍ စနစ်အား ဒီဇိုင်းထုတ်ထားသည်။
2. Topfencesolar အင်ဂျင်နီယာအဖွဲ့သည် အမိုးများအတွက် အကောင်းဆုံးဖြေရှင်းချက်နှင့် ကိုက်ညီမည်ဖြစ်သည်။
a သတ္တုအမိုးသည် H rails optimized system ဖြင့် အမိုးကုပ်များကို ရွေးချယ်ရာတွင် လွယ်ကူမြန်ဆန်စွာ တပ်ဆင်ခြင်း။

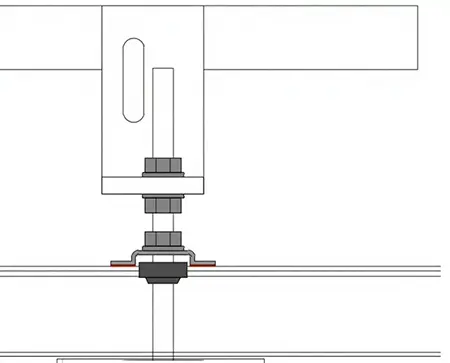

ခ သတ္တုခေါင်မိုးအတွက် L-foot bolts စနစ်။

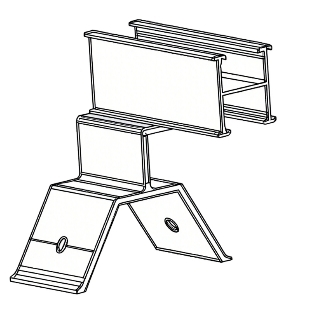

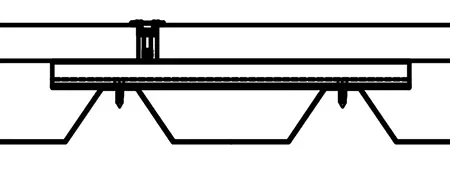

ဂ။ Mini Rail စနစ်သည် loading weight အသေးဆုံးဖြစ်အောင် တည်ဆောက်ပုံအား အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ထားသည်။

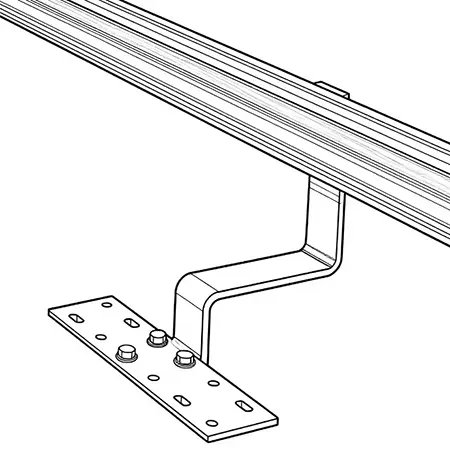

ဃ။ ကြွေပြားအမိုးများ၊ အမိုးချိတ် / ခေါင်းနှစ်လုံးတွဲ + ရထားလမ်းစနစ်ကို အသုံးပြု၍ ရွေးချယ်နိုင်ပါသည်။

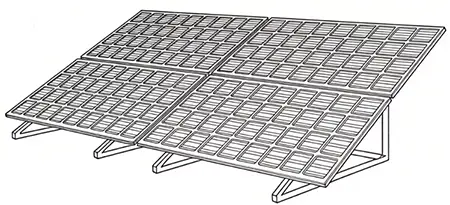

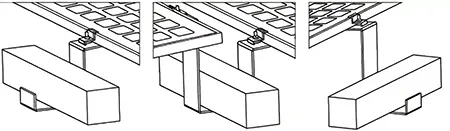

င Flat roof အများစုသည် ballast system သို့မဟုတ် tripod ဒီဇိုင်းကို အသုံးပြုကြသည်။
f Tripod တည်ဆောက်ပုံသည် မတူညီသောထောင့်များနှင့် ကိုက်ညီပြီး ပြားချပ်ချပ် သို့မဟုတ် ခေါင်မိုးများပေါ်တွင် ပိုမိုကောင်းမွန်သော နေရောင်ခြည်စွမ်းအင်ထုတ်လုပ်ရန်အတွက် မြင့်မားသောစိတ်ကြိုက်ပြင်ဆင်မှုများ ပြုလုပ်နိုင်သည်။
ကျေးဇူးပြု၍ နောက်ထပ်ဖြေရှင်းချက်ကြှနျုပျတို့ကိုဆကျသှယျရနျသင့်ခေါင်မိုးနှင့်ပတ်သတ်၍ ကျွန်ုပ်တို့ ဖြေရှင်းချက်ပေးပါမည်။
Roof Mounting Structure ဒီဇိုင်းဆွဲခြင်း အကြောင်းရင်းများ
ဒီဇိုင်းဆွဲရန်
|
ပစ္စည်းများ |
ကန့်သတ်ချက်များ (အောက်ပါ အချက်အလက် ဥပမာ) |
|
Panel ၏ အတိုင်းအတာ |
2278*1134*30 |
|
Panel ၏အလေးချိန် |
30 ကီလိုဂရမ် |
|
Panel ၏ ဦးတည်ချက် |
ဒေါင်လိုက် သို့မဟုတ် ရှုခင်း |
|
Panel ၏ အရေအတွက်/ Set တစ်ခုစီ |
1 × 2 = 2 pcs |
|
စောင်းထောင့် |
11° |
|
ဒေသတွင်းလေတိုက်နှုန်း |
72 m/s (3s လေပြင်းတိုက်နှုန်း) |
|
မြေပြင်မှာ နှင်းတွေကျနေတယ်။ |
0 Kpa |
|
မြေပြင် အမျိုးအစား |
3 |
|
အများဆုံး အမြင့် |
၁၀ မီတာ |
|
တပ်ဆင်ခြင်းဆိုက် |
အိမ်ခေါင်မိုး |
|
များသော |
C |
|
ဒီဇိုင်းစံ |
AS/NZS 1170 (ဥပမာ) |
|

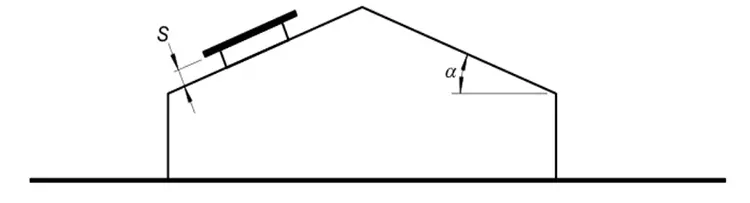

α=11° ဖြစ်လျှင် |
|
|
|
ဘယ်တော့လဲ, |
θ = °၊ အပြုသဘော |
= 0.600 |
|
ဘယ်တော့လဲ, |
θ = 0°၊ အနုတ်လက္ခဏာ |
= -1,400 |

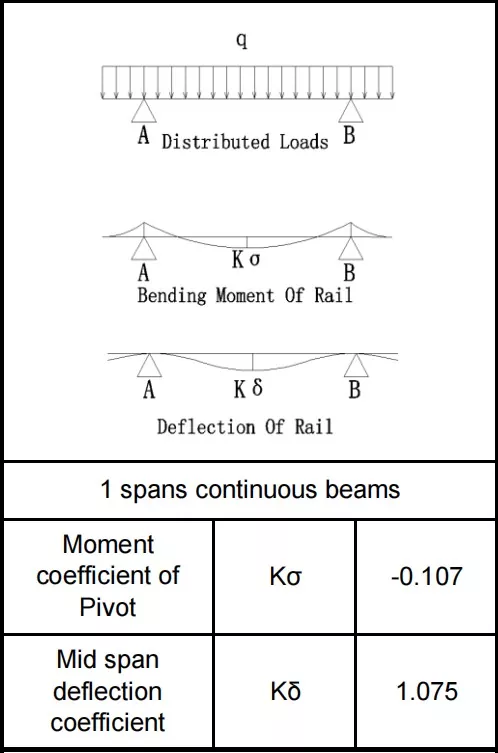

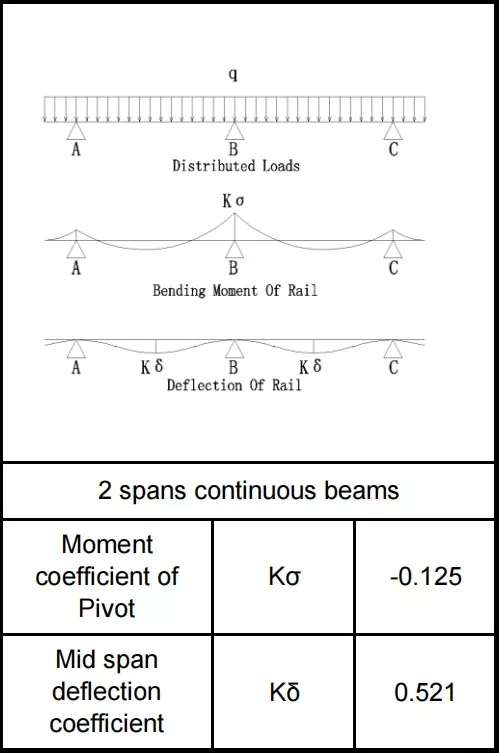

Stress Calculation Of Structure
Single rail load width ပုံကြမ်းမြေပုံ
အရှည် L=1.050m
Cantilever Ls=0.200m
အတိုင်းအတာများ n=2
စောင်းထောင့် θ=11°
တင်ဆောင်ထားသော သံလမ်း အကျယ် B=0.759m
ပေါင်းစပ်မှုများကို တင်ပါ။
|
Load Combinations Of Rail |
|||
|
|
X Asix -Qx(N/m) |
Y Asix-Qy(N/m) |
|
|
ဝန် |
ပုံသေ Load-G |
17.49 |
89.97 |
|
Down Wind Load-W1 |
0 |
718.39 |
|
|
Up Wind Load-W2 |
0 |
စာ-၁၆၇၆၊၂၄ |
|
|
Snow Load-S |
0.00 |
0.00 |
|
|
ပေါင်းစပ်မှုများကို တင်ပါ။ |
1.35G |
23.61 |
121.46 |
|
1.2G+0.6S |
20.99 |
107.96 |
|
|
1.2G+W1 |
20.99 |
826.35 |
|
|
0.9G+W2 |
15.74 |
စာ-၁၅၉၅၊၂၇ |
|
|
|
|
|
|
လုံခြုံစိတ်ချရသော ခေါင်မိုးဆိုလာပြားတည်ဆောက်ပုံ ဒီဇိုင်းကို လုံခြုံရေတွက်သည့် အခြေအနေအောက်တွင် လုပ်ဆောင်သင့်သည်
ကျွန်ုပ်တို့၏ဖွဲ့စည်းပုံဝန်ဆောင်မှုသက်တမ်း ≥ 25 နှစ်ဖြစ်သည်။
အာမခံက 10 နှစ်ပါ။
- View as
Solar Triangle Ballast Flat Roof Mounting စနစ်
ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် ကျွန်ုပ်တို့သည် သင့်အား အရည်အသွေးမြင့် Solar Triangle Ballast Flat Roof Mounting System ကို ပေးဆောင်လိုပါသည်။ Flat Roof Mounting System သည် အပြားလိုက် အမိုးမွှားမွှား ဒီဇိုင်းဖြင့် တပ်ဆင်ခြင်းအတွက် အင်ဂျင်နီယာချုပ် ဖြစ်သည်။ Topfencesolar ဒီဇိုင်းထုတ်ထားသော ဤ ballast-secured system သည် ခေါင်မိုးထိုးဖောက်မှု လိုအပ်ချက်များကို ဖယ်ရှားပေးပြီး ခေါင်မိုးအတွင်း ရေယိုစိမ့်မှုအန္တရာယ်ကို ဖယ်ရှားပေးပါသည်။ ဥရောပ၊ မြောက်အမေရိက၊ MENA နှင့် APAC ဒေသများတွင် ကောင်းစွာသက်သေပြပြီး ကျော်ကြားစွာအသုံးပြုထားသည့် စီးပွားရေးနှင့် စက်မှုလုပ်ငန်းသုံး အမိုးပြားအမိုးအသုံးချမှုများအတွက် စံပြဖြေရှင်းချက်ဖြစ်သည်။ .
အမှတ်တံဆိပ်-Topfencesolar
ထုတ်ကုန်ပစ္စည်း-Al6005-T5
ထုတ်ကုန်လုပ်ဆောင်ချက်-ခေါင်မိုးဆိုလာအတွက် Ballast မော်ဒယ် တပ်ဆင်ခြင်း။
ဝန်ဆောင်မှုဘဝ-≥25 နှစ်
Ballast Flat Roof Solar Mounting စနစ်
ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် Topfencesolar မှ Ballast Flat Roof Solar Mounting System သည် သင်၏အဆောက်အဦစည်းမျဉ်းများကိုလိုက်နာစဉ်တွင် လေတိုက်နှုန်းမြင့်မားခြင်းနှင့် ထူထပ်သောနှင်းများနှင့်အတူ ထည့်သွင်းစဉ်းစားပြီး ဒီဇိုင်းထုတ်ထားသည်။
Topfencesolar Engieneer အဖွဲ့သည် သင်၏ခေါင်မိုးတည်ဆောက်ပုံအပေါ်အခြေခံ၍ စံပြ ballast စနစ်အား တိကျစွာတည်ဆောက်မှုအား တွက်ချက်ခြင်းဖြင့် လုပ်ဆောင်နေပါသည်။ သင့်အမိုးပြားအတွက် ပြီးပြည့်စုံသော ဘေးကင်းလုံခြုံရေးဖြေရှင်းချက်ကို ပေးဆောင်ရန် ကျွန်ုပ်တို့သည် လေ၀င်လေထွက်၊ နှင်းဝန်တွက်ချက်မှုနှင့် dead load တို့ဖြင့် အတုယူကာ ခိုင်ခံ့သည့် ballast ဖွဲ့စည်းပုံကို ပေးဆောင်ထားပါသည်။
ကုန်အမှတ်တံဆိပ်အမည်-Topfencesolar
ထုတ်ကုန်ပစ္စည်း-အလူမီနီယံ
ထုတ်ကုန်လုပ်ဆောင်ချက်Ballast ပံ့ပိုးမှုစနစ်
ဝန်ဆောင်မှုသက်တမ်း-≥25 နှစ်
Topfencesolar Engieneer အဖွဲ့သည် သင်၏ခေါင်မိုးတည်ဆောက်ပုံအပေါ်အခြေခံ၍ စံပြ ballast စနစ်အား တိကျစွာတည်ဆောက်မှုအား တွက်ချက်ခြင်းဖြင့် လုပ်ဆောင်နေပါသည်။ သင့်အမိုးပြားအတွက် ပြီးပြည့်စုံသော ဘေးကင်းလုံခြုံရေးဖြေရှင်းချက်ကို ပေးဆောင်ရန် ကျွန်ုပ်တို့သည် လေ၀င်လေထွက်၊ နှင်းဝန်တွက်ချက်မှုနှင့် dead load တို့ဖြင့် အတုယူကာ ခိုင်ခံ့သည့် ballast ဖွဲ့စည်းပုံကို ပေးဆောင်ထားပါသည်။
ကုန်အမှတ်တံဆိပ်အမည်-Topfencesolar
ထုတ်ကုန်ပစ္စည်း-အလူမီနီယံ
ထုတ်ကုန်လုပ်ဆောင်ချက်Ballast ပံ့ပိုးမှုစနစ်
ဝန်ဆောင်မှုသက်တမ်း-≥25 နှစ်
Flat Roof Solar Mounting Kits စနစ်
Xiamen Topfencesolar သည် တရုတ်နိုင်ငံရှိ ဆိုလာတပ်ဆင်ထုတ်ကုန်များအတွက် ထိပ်တန်းထုတ်လုပ်သူဖြစ်ပြီး အရည်အသွေးမြင့် Flat Roof Solar Mounting Kits System ကို ကျွန်ုပ်တို့ ပံ့ပိုးပေးပါသည်။ ပရော်ဖက်ရှင်နယ် ဒီဇိုင်းနှင့် OEM ဝန်ဆောင်မှုသည် ဖောက်သည်များ၏ တောင်းဆိုချက်နှင့်အညီ ပံ့ပိုးပေးနိုင်ပါသည်။
ကုန်အမှတ်တံဆိပ်အမည်-Topfencesolar
ထုတ်ကုန်ပစ္စည်း-အလူမီနီယမ် Al 6005-T5/ T6၊ Hot Dip Galvanized Steel
ထုတ်ကုန်လုပ်ဆောင်ချက်-သတ္တုအမိုးဆိုလာတပ်ဆင်ခြင်း။
ဝန်ဆောင်မှုဘဝ-≥25 နှစ်
ဆိုလာ Ballast တပ်ဆင်ခြင်းစနစ်
ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် Topfencesolar မှထုတ်လုပ်သော ထိုးဖောက်မဝင်သော ဆိုလာ Ballast Mounting System သည် ခေါင်မိုးများပေါ်တွင် တပ်ဆင်ထားသော ဆိုလာပြားများအတွက် တည်ငြိမ်ပြီး တူးဖော်ခြင်းမဟုတ်သော ဖြေရှင်းနည်းကို ပံ့ပိုးပေးပါသည်။ ဆိုလာပြားများကို လုံခြုံစေရန်အတွက် ကွန်ကရစ်ပြားများ သို့မဟုတ် ballast trays များကဲ့သို့ အလေးချိန်အခြေခံထားသော ကွန်ကရစ်တုံးများကို အကြောင်းပြန်သည်။ ကွန်ကရစ်ခေါင်မိုးများကို ထိုးဖောက်ဝင်ရောက်ရန် ချဲ့ထွင်ထားသော ကျောက်ဆူးများကို အသုံးပြုရန် မလိုအပ်ပါ။ ရိုးရှင်းသောဖြေရှင်းချက်သည် ခေါင်မိုးကြံ့ခိုင်မှုကို ထိန်းသိမ်းပေးပြီး တပ်ဆင်ချိန်ကို လျှော့ချပေးကာ ရေယိုစိမ့်မှုအန္တရာယ်ကို ဖယ်ရှားပေးသည်။ ဆိုလာပြားများအတွက် စျေးသက်သာပြီး လွယ်ကူမြန်ဆန်စွာ တပ်ဆင်ခြင်း။
ကုန်အမှတ်တံဆိပ်အမည်-Topfencesolar
ထုတ်ကုန်ပစ္စည်း-Hot-dip သွပ်ရည်စိမ် Q235 သံမဏိ
ထုတ်ကုန်လုပ်ဆောင်ချက်-သတ္တုအမိုးဆိုလာတပ်ဆင်ခြင်း။
မော်ဂျူး ဦးတည်ချက်-ရှုခင်း သို့မဟုတ် ဒေါင်လိုက်
ကုန်အမှတ်တံဆိပ်အမည်-Topfencesolar
ထုတ်ကုန်ပစ္စည်း-Hot-dip သွပ်ရည်စိမ် Q235 သံမဏိ
ထုတ်ကုန်လုပ်ဆောင်ချက်-သတ္တုအမိုးဆိုလာတပ်ဆင်ခြင်း။
မော်ဂျူး ဦးတည်ချက်-ရှုခင်း သို့မဟုတ် ဒေါင်လိုက်
Tile Roof Hook Mounting စနစ်
တရုတ်နိုင်ငံမှထုတ်လုပ်သော Topfencesolar အမှတ်တံဆိပ်ပါ ကြွေပြားအမိုးချိတ် တပ်ဆင်ခြင်းစနစ်သည် အုတ်ကြွပ်အမိုးချိတ်များနှင့် အလူမီနီယံသံလမ်းများကို ကုပ်များဖြင့် တပ်ဆင်ထားခြင်းဖြင့် ကြွေပြားခေါင်မိုးပေါ်ရှိ ဆိုလာပြားများကို တပ်ဆင်ရာတွင် လွယ်ကူမြန်ဆန်သော တပ်ဆင်မှုဖြေရှင်းချက်တစ်ခုဖြစ်သည်။ ဆိုဒ်တွင် ဂဟေဆော်ရန် မလိုအပ်ဘဲ အမိုးဖွဲ့စည်းပုံအား ထိခိုက်မှု မရှိပါ။
ကုန်အမှတ်တံဆိပ်အမည်-Topfencesolar
ထုတ်ကုန်ပစ္စည်း-SUS304 သံမဏိ
ထုတ်ကုန်လုပ်ဆောင်ချက်-လူနေ၊ စီးပွားရေး သို့မဟုတ် စက်မှုလုပ်ငန်းသုံး အုတ်ကြွပ်မိုးများ
ဝန်ဆောင်မှုဘဝ-20 နှစ်
ကုန်အမှတ်တံဆိပ်အမည်-Topfencesolar
ထုတ်ကုန်ပစ္စည်း-SUS304 သံမဏိ
ထုတ်ကုန်လုပ်ဆောင်ချက်-လူနေ၊ စီးပွားရေး သို့မဟုတ် စက်မှုလုပ်ငန်းသုံး အုတ်ကြွပ်မိုးများ
ဝန်ဆောင်မှုဘဝ-20 နှစ်
ကြွေပြားအမိုး Solar Mount
ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် Topfencesolar သည် R&D နှင့် ကြွေပြားအမိုးအတွက် Solar Mount စနစ်အား R&D တွင် အထူးပြုထားပါသည်။ အလူမီနီယမ်ပစ္စည်းသည် ပေါ့ပါးပြီး ချေးခံနိုင်ရည်ရှိကာ တပ်ဆင်ရလွယ်ကူသည်။ အလူမီနီယံချိတ်များသည် အုတ်ကြွပ်အမိုး (wanzheng) နှင့် ဘေးကင်းမှုကို ကောင်းစွာထိန်းသိမ်းနိုင်သည်။ ဤအပလီကေးရှင်းဈေးကွက်သည် ဂျာမနီ၊ စပိန်၊ အီတလီ၊ နယ်သာလန်စသည်ဖြင့် ဥရောပကဲ့သို့ ဥရောပနှင့် အင်ဒိုနီးရှား၊ ထိုင်း၊ ဗီယက်နမ်စသည့် အာရှနိုင်ငံများကို လွှမ်းခြုံထားသည်။
ကုန်ပစ္စည်းအမှတ်တံဆိပ်Topfencesolar
ထုတ်ကုန်ပစ္စည်း-အဆင့်မြင့် အလူမီနီယံ
ထုတ်ကုန်လုပ်ဆောင်ချက်-အမိုးချိတ်သည် သံလမ်းများကို တပ်ဆင်ပြီး ဆိုလာပြားများကို ထောက်ပံ့ပေးသည်။
ဝန်ဆောင်မှုဘဝ-≥25 နှစ်
ကုန်ပစ္စည်းအမှတ်တံဆိပ်Topfencesolar
ထုတ်ကုန်ပစ္စည်း-အဆင့်မြင့် အလူမီနီယံ
ထုတ်ကုန်လုပ်ဆောင်ချက်-အမိုးချိတ်သည် သံလမ်းများကို တပ်ဆင်ပြီး ဆိုလာပြားများကို ထောက်ပံ့ပေးသည်။
ဝန်ဆောင်မှုဘဝ-≥25 နှစ်
တရုတ်နိုင်ငံတွင် ယုံကြည်စိတ်ချရသော ဆိုလာပြားအမိုးအကာများ ထုတ်လုပ်သူနှင့် ပေးသွင်းသူအနေဖြင့်၊ ကျွန်ုပ်တို့တွင် ကျွန်ုပ်တို့၏ စက်ရုံရှိပါသည်။ စိတ်ကြိုက်ထုတ်ကုန်များ၏စျေးနှုန်းစာရင်းကိုရယူရန်, ကျေးဇူးပြုပြီးကျွန်ုပ်တို့ကိုဆက်သွယ်ပါ။
