ကြွေပြားအမျိုးအစားပေါ်အခြေခံ၍ မှန်ကန်သော ဆိုလာမိုးချိတ်ကို ရွေးချယ်နည်း- ဆိုလာတပ်ဆင်သူများ၊ EPC ကန်ထရိုက်တာများနှင့် ထောက်ပံ့ရေးအဖွဲ့များအတွက် အင်ဂျင်နီယာဆိုင်ရာ လမ်းညွှန်ချက်

Solar Roof Hook ကို ရွေးချယ်ခြင်းသည် အဘယ်ကြောင့် အရေးကြီးသော အင်ဂျင်နီယာ ဆုံးဖြတ်ချက် ဖြစ်သနည်း။

မှန်ကန်မှုကို ရွေးချယ်ခြင်း။ဆိုလာအမိုးချိတ်တစ်ခုအတွက် ကြွေပြားအမိုးဆိုလာတပ်ဆင်ခြင်းစနစ်အသေးစား ဟာ့ဒ်ဝဲ ဆုံးဖြတ်ချက် မဟုတ်ပါ- ၎င်းသည် ဖွဲ့စည်းပုံ တည်ငြိမ်မှု၊ ရေစိုခံမှု ခိုင်မာမှု၊ တပ်ဆင်မှု ထိရောက်မှုနှင့် ရေရှည် ပိုင်ဆိုင်မှု ယုံကြည်စိတ်ချရမှုကို တိုက်ရိုက် ဆုံးဖြတ်သည်။ စီးပွားရေးနှင့် စက်မှုလုပ်ငန်းသုံး ခေါင်မိုးပေါ် စီမံကိန်းများတွင် လိုက်ဖက်မှု ညံ့ဖျင်းသည်။အုတ်ကြွပ်အမိုးဆိုလာတပ်ဆင်ခြင်းအတွက် အမိုးချိတ်ကြွေပြားများ အက်ကွဲခြင်း၊ ရေဝင်ခြင်း၊ လေအားများအောက် မြှင့်တင်ခြင်း ပျက်ကွက်ခြင်း နှင့် ပရောဂျက်အချိန်စာရင်းများနှင့် အာမခံထိတွေ့မှုအပေါ် သက်ရောက်မှုရှိသော ငွေကုန်ကြေးကျများသော ပြန်လည်ပြုပြင်ခြင်းများ ဖြစ်ပေါ်လာနိုင်သည်။

သတ္တုခေါင်မိုးများ သို့မဟုတ် ကွန်ကရစ်အမိုးပြားများနှင့်မတူဘဲ၊ အုတ်ကြွပ်မိုးများသည် ဂျီသြမေတြီ၊ အထူ၊ ကြွပ်ဆတ်မှု၊ ဝန်လွှဲပြောင်းမှုအပြုအမူနှင့် တပ်ဆင်မှုကန့်သတ်ချက်များတွင် သိသိသာသာကွဲပြားသည်။ universal hook approach သည် နည်းပညာအရ ချို့ယွင်းချက်ရှိသည်။ မှန်ကန်သောနည်းလမ်းသည် ချိတ်ဂျီသြမေတြီ၊ အမြင့်ချိန်ညှိနိုင်မှု၊ အောက်ခြေပြားဒီဇိုင်းနှင့် တိကျသောအုတ်ချပ်အမျိုးအစားနှင့် ၎င်းအောက်ရှိ rafter တည်ဆောက်ပုံနှင့် ကိုက်ညီသည့်နည်းလမ်း လိုအပ်သည်။

ဤနည်းပညာဆိုင်ရာလမ်းညွှန်ချက်သည် မှန်ကန်သောရွေးချယ်မှုအတွက် ဖွဲ့စည်းတည်ဆောက်ထားသော မူဘောင်ကို ပေးဆောင်သည်။ဆိုလာအမိုးချိတ်ကြွေပြားအမျိုးအစားအပေါ်အခြေခံသည်။ ၎င်းသည် အမိုးမိုးစက်ပြင်မှု၊ တည်ဆောက်ပုံဝန်ထည့်သွင်းစဉ်းစားမှု၊ ပစ္စည်းစွမ်းဆောင်ရည်နှင့် လက်တွေ့ကျသော တပ်ဆင်မှုဖြစ်ရပ်မှန်များကို ပေါင်းစပ်ထားသည်။ ရည်ရွယ်ချက်မှာ အင်ဂျင်နီယာအဖွဲ့များ၊ ဝယ်ယူရေးမန်နေဂျာများနှင့် နေရောင်ခြည်သုံး တပ်ဆင်ခြင်းစနစ် ပေါင်းစပ်ပါဝင်သူများကို အန္တရာယ်ကို လျှော့ချရန်နှင့် ပရောဂျက်အမြတ်အစွန်းကို မြှင့်တင်ပေးသည့် ဒေတာမောင်းနှင်သည့် ဆုံးဖြတ်ချက်များချရာတွင် ပံ့ပိုးပေးရန်ဖြစ်သည်။

1. Solar Roof Hook ရွေးချယ်မှုသည် အစိတ်အပိုင်းရွေးချယ်မှုသက်သက်မဟုတ်ဘဲ ဖွဲ့စည်းပုံဆိုင်ရာ ဆုံးဖြတ်ချက်တစ်ခုဖြစ်သောကြောင့်၊

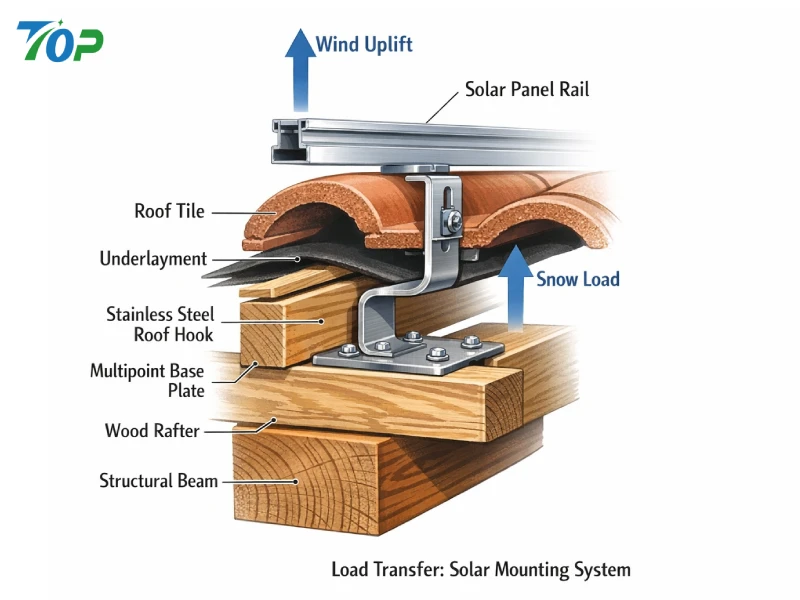

အုတ်ကြွပ်အမိုးဆိုလာတပ်ဆင်မှုတွင်၊ အမိုးချိတ်သည် photovoltaic mounting ရထားလမ်းနှင့် အဆောက်အဦ၏ဝန်ထမ်း rafters များကြားတွင် ပင်မဖွဲ့စည်းပုံဆိုင်ရာ ကြားခံအဖြစ် ဆောင်ရွက်ပါသည်။ ဝန်လမ်းကြောင်းမှာ အောက်ပါအတိုင်းဖြစ်သည်။

• ဆိုလာ မော်ဂျူး → တပ်ဆင်ခြင်း ရထားလမ်း → အမိုးချိတ် → အဆောက်အဦ ဆောက်ခြင်း → အဆောက်အဦ တည်ဆောက်မှု

ကြွေပြားကိုယ်နှိုက်ကမဟုတ်ဘူးstructural load-bearing element တစ်ခု။ ရွှံ့စေး၊ ကွန်ကရစ်၊ နှင့် စလစ်ကြွေပြားအများစုသည် စုစည်းမှုဆိုင်ရာ အလေးချိန်အတွက်မဟုတ်ဘဲ ရာသီဥတုဒဏ်ခံရန်အတွက် အဓိက ဒီဇိုင်းထုတ်ထားသည်။ တစ်ချိန်မှာကြွေပြားအမိုးအတွက် ဆိုလာတပ်ဆင်ခြင်း။စနစ်ကို တပ်ဆင်ထားပြီး၊ ချိတ်သည် ပတ်၀န်းကျင်ရှိ ကြွေပြားများပေါ်တွင် အလွန်အကျွံ ဖိစီးမှုကို ရှောင်ရှားရန် ဝန်များကို rafters သို့ တိုက်ရိုက် လွှဲပြောင်းပေးရမည်ဖြစ်သည်။

အင်ဂျင်နီယာရှုထောင့်မှ ချိတ်သည် ခံနိုင်ရည်ရှိရမည်-

• Dead load (modules + rails + mounting hardware)
• လေအားမြှင့်ခြင်းနှင့် စုပ်ယူခြင်းများ
• နှင်းများကျခြင်း (အသုံးပြုနိုင်သောနေရာတွင်)
• အပူပိုင်းချဲ့ထွင်မှုကို အလေးထားသည်။
• 25+ နှစ်ထက် သွက်လက်ပင်ပန်းနွမ်းနယ်ခြင်း။

ASCE 7 (American Society of Civil Engineers, 2022) ကဲ့သို့သော နိုင်ငံတကာဖွဲ့စည်းပုံစံနှုန်းများသည် အဆောက်အဦအမြင့်၊ အလင်းဝင်သည့်အမျိုးအစားနှင့် ဒေသလေတိုက်နှုန်းတို့ကို ထည့်သွင်းစဉ်းစားရန် ခေါင်မိုးပေါ်ဆိုလာစနစ်များကို လေတိုက်နှုန်းအတွက် အကဲဖြတ်ရမည်ဟု အလေးပေးထားသည်။ ထို့ကြောင့် လုံလောက်သော ဝန်ထမ်းစွမ်းရည်နှင့် စမ်းသပ်ပြီး စွမ်းဆောင်ရည်ဒေတာဖြင့် အမိုးချိတ်များကို ရွေးချယ်ရပါမည်။

ဤဖွဲ့စည်းပုံဆိုင်ရာ ဖြစ်ရပ်မှန်များကို လျစ်လျူရှုခြင်းသည် အောက်ပါအန္တရာယ်များကို တိုးပွားစေသည်။

• ပွိုင့်ဝန်စူးစိုက်မှုကြောင့် ကြွေပြားကွဲအက်ခြင်း။
• အပေါ်သို့ ပုံပျက်နေသော ချိတ်
• အရွယ်အစားသေးငယ်သော rafters များမှ ဆွဲကပ်ခြင်း
• မသင့်လျော်သော အကွက်ရှင်းလင်းမှုကြောင့် ရေဝင်ရောက်ခြင်း။

ထို့ကြောင့် တစ်ဦးကို ရွေးချယ်ခြင်း။stainless steel အမိုးချိတ်ချေးခံနိုင်ရည်ရှိရုံမျှမက၊ ၎င်းသည် အမိုးစနစ်နှင့် တည်ဆောက်ပုံသဟဇာတဖြစ်မှုကို သေချာစေသည့်အကြောင်းဖြစ်သည်။

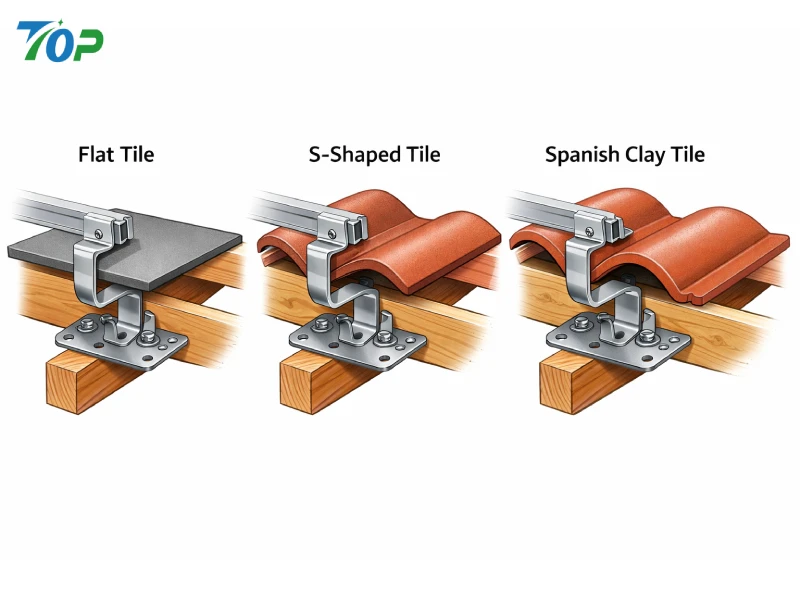

2. ဆိုလာပရောဂျက်များတွင် အသုံးပြုလေ့ရှိသော ကြွေပြားအမိုးအမျိုးအစားများကို နားလည်ခြင်း။

မတူညီသော အကွက်များ ဂျီသြမေတြီများသည် အခြေခံအားဖြင့် ကွဲပြားရန် လိုအပ်သည်။ဆိုလာအမိုးချိတ်ဖွဲ့စည်းမှု။ အောက်တွင် လူနေအိမ်၊ စီးပွားရေးနှင့် အပေါ့စားစက်မှုလုပ်ငန်း ဆိုလာပရောဂျက်များတွင် တွေ့ရလေ့ရှိသော အုတ်ကြွပ်အမိုး အမျိုးအစားများကို အောက်တွင် ဖော်ပြထားပါသည်။

2.1 Flat Concrete Tile Roof

ကွန်ကရစ်ပြားပြားများကို ဥရောပ၊ ဩစတေးလျနှင့် အာရှဒေသများတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။ ၎င်းတို့သည် ပုံမှန်အားဖြင့် အထူ 10-15 မီလီမီတာမှ ကွာဝေးပြီး ထပ်နေသော အပြန်အလှန် ချိတ်ဆက်ပရိုဖိုင်များ ရှိသည်။

ဖွဲ့စည်းပုံဆိုင်ရာ လက္ခဏာများ-

• ဖိအားအတော်လေးမြင့်သည်။
• အလယ်အလတ်ဆတ်ဆတ်
• ညီညာပြန့်ပြူးသော မျက်နှာပြင်နော်။
• ဒေါင်လိုက် အကွက်အကွာအဝေးကို ပုံသေသတ်မှတ်ထားသည်။

၌ကြွေပြားပြားအမိုးအတွက် ဆိုလာတပ်ဆင်ခြင်း။အပလီကေးရှင်းများ၊ အဓိက ဒီဇိုင်းစိန်ခေါ်မှုမှာ ချိတ်လက်တံနှင့် ကြွေပြား၏အောက်ဘက်ကြား လုံလောက်သော ကင်းရှင်းကြောင်း သေချာစေရန်ဖြစ်သည်။ ချိတ်အမြင့် မလုံလောက်ပါက၊ အကွက်သည် ချိတ်ပေါ်တွင် တိုက်ရိုက်ကျနေမည်ဖြစ်ပြီး စုစည်းထားသော ဖိစီးမှုအမှတ်များကို ဖန်တီးပေးသည်။

အကြံပြုထားသော ထည့်သွင်းစဉ်းစားချက်များ-

• ချိန်ညှိနိုင်သော အမြင့်အမိုးချိတ်
• ခြေဖဝါးကိုယ်ထူကိုယ်ထအတွက် ကျယ်ပြန့်သော အောက်ခြေပြား
• အနိမ့်ဆုံး 3-5 မီလီမီတာ အကွက်ရှင်းလင်းရေး

2.2 Spanish/Roman Curved Tile Roof

စပိန် သို့မဟုတ် ရောမ ကြွေပြားများတွင် ခုံးနှင့် မျဉ်းကွေးများ တလှည့်စီဖြင့် လှိုင်းပုံသဏ္ဍာန်ရှိသည်။ ဤကြွေပြားများသည် မြေထဲပင်လယ်ရာသီဥတုနှင့် တန်ဖိုးကြီးလူနေအဆောက်အအုံများတွင် အဖြစ်များသည်။

အင်ဂျင်နီယာ စိန်ခေါ်မှုများ-

• အပြားမဟုတ်သော မျက်နှာပြင် အဆက်အသွယ်
• ပြောင်းလဲနိုင်သော အကွက်အမြင့်
• မျဉ်းကွေးများကြားတွင် တပ်ဆင်ရန်နေရာ ကန့်သတ်ထားသည်။
• ရုတ်သိမ်းစဉ်အတွင်း ကွဲထွက်နိုင်ခြေ ပိုများသည်။

အဘို့စပိန်ကြွေပြားအမိုးအတွက် ဆိုလာတပ်ဆင်ခြင်း။စံပြားချိတ်သည် မကြာခဏ မသင့်တော်ပါ။ ချိတ်ပါရှိရမည်-

• ဒေါင်လိုက် ချိန်ညှိမှုအပိုင်းကို တိုးချဲ့ထားသည်။
• ကွေးထားသော ကြွေပြားအောက်တွင် အံဝင်ခွင်ကျဖြစ်အောင် ကျဉ်းမြောင်းသော လက်မောင်းအပေါ်ပိုင်း
• rafter နှင့် ချိန်ညှိရန် ဘေးတိုက် offset ကို ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ထားသည်။

ကွေးကောက်နေသော ဂျီသြမေတြီကို မကိုက်ညီပါက မသင့်လျော်သော နေရာထိုင်ခင်းနှင့် ရေလမ်းကြောင်းကို ထိတွေ့မှု ဖြစ်စေတတ်သည်။

2.3 Slate Tile ခေါင်မိုး

Slate သည် တာရှည်ခံမှုနှင့် အလှအပအတွက် လူသိများသော သဘာဝကျောက်အမိုးအကာပစ္စည်းဖြစ်သော်လည်း ပွိုင့်တင်ခြင်းအောက်တွင် အလွန်ကြွပ်ဆတ်သည်။

အဓိက ထည့်သွင်းစဉ်းစားချက်များ-

• တူးဖော်မှုဖိစီးမှုအတွက် သည်းခံနိုင်မှုနည်းသည်။
• ပါးလွှာသော ကြွေပြားအထူ
• မြင့်မားသောအစားထိုးကုန်ကျစရိတ်

၌slate roof အတွက် ဆိုလာတပ်ဆင်ခြင်း။တပ်ဆင်မှုများ၊ အလွန်ပါးလွှာသောချိတ်များ သို့မဟုတ် အထူးပြု မှိတ်တုတ်မှိတ်တုတ်စနစ်များ လိုအပ်ပါသည်။ စလစ်ကြွေပြားများကို မှားယွင်းစွာ ရုတ်သိမ်းခြင်းသည် အပူစက်ဘီးစီးခြင်းတွင် နောက်ပိုင်းတွင် ပြန့်ပွားလာသော မမြင်နိုင်သော သေးငယ်သော အရိုးကျိုးမှုများကို ဖြစ်စေနိုင်သည်။

Slate တွင် ကွေးညွှတ်နိုင်မှု အနည်းဆုံးဖြစ်သောကြောင့်၊ ကြွေပြားမျက်နှာပြင်သို့ torque လွှဲပြောင်းခြင်းကို ရှောင်ရှားရန် အောက်ခြေပြားကို ချိန်ညှိခြင်းသည် တိကျရပါမည်။

2.4 ရွှံ့ကြွေပြားအမိုး

ရွှံ့ကြွေပြားများသည် ပေါ့ပါးသော်လည်း အလွန်ကြွပ်ဆတ်သည်။ ၎င်းတို့သည် ကောင်းမွန်သော ရာသီဥတုဒဏ်ကို ခံနိုင်ရည်ရှိသော်လည်း စုစည်းထားသော ဝန်ကို ခံနိုင်ရည်အား ကန့်သတ်ထားသည်။

အဖြစ်များသောအန္တရာယ်များအုတ်ကြွပ်အမိုးဆိုလာတပ်ဆင်ခြင်းစနစ်များရွှံ့စေးပြားများကို အသုံးပြုရာတွင် ပါဝင်သည်-

• တင်းကြပ်မှုကြောင့် ကွဲအက်ခြင်း။
• ကြွေပြားများကို စနစ်တကျ ပြန်လည်မွမ်းမံပါက ရေဝင်သည်။
• ချိတ်နေရာချထားမှုကို ထိခိုက်စေသော ကြွေပြားအကွာအဝေး မညီညာခြင်း။

ချိန်ညှိနိုင်သောကြွေပြားအမိုးအတွက် အမိုးချိတ်အားဖြည့်ထားသော အောက်လက်မောင်းနှင့် တိကျသော ကြွေပြားရှင်းလင်းရေးသည် မရှိမဖြစ်လိုအပ်ပါသည်။

2.5 Asphalt Shingle Roof (နှိုင်းယှဉ်ကိုးကား)

အုတ်ကြွပ်စနစ်မဟုတ်သော်လည်း၊ ကတ္တရာရောင်ရမ်းခြင်းကို ကြွေပြားအမိုးများနှင့် နှိုင်းယှဉ်လေ့ရှိသည်။ shingle အပလီကေးရှင်းများတွင်၊ ဖလက်မှိတ်မှိတ်တုတ်ဖြင့် L-foot ကို သမားရိုးကျ အကွက်ချိတ်များအစား ပုံမှန်အားဖြင့် အသုံးပြုကြသည်။

ဤထူးခြားချက်သည် အရေးကြီးပါသည်။ shingle စနစ်များတွင် အုတ်ကြွပ်အမိုးချိတ်များကို အသုံးပြုရန် ကြိုးပမ်းခြင်း—သို့မဟုတ် အပြန်အလှန်အားဖြင့်—ရေစိုခံမှု ခိုင်မာမှုကို အပေးအယူရှိပြီး စံတပ်ဆင်ခြင်းကျင့်ထုံးများကို ချိုးဖောက်သည် (နိုင်ငံတကာကုဒ်ကောင်စီ၊ 2021)။

3. မှန်ကန်သော ဆိုလာခေါင်မိုးချိတ်ကို ရွေးချယ်ခြင်းအတွက် Core Engineering သတ်မှတ်ချက်

ရွေးချယ်တဲ့အခါဆိုလာအမိုးချိတ် ထုတ်လုပ်သူချိတ်မော်ဒယ်များကို အကဲဖြတ်ခြင်း၊ ဝယ်ယူရေးနှင့် အင်ဂျင်နီယာအဖွဲ့များသည် အောက်ပါနည်းပညာဆိုင်ရာ အတိုင်းအတာငါးခုကို အကဲဖြတ်သင့်သည်။

3.1 Hook Height နှင့် Adjustable Range

ကြွေပြားအထူနှင့် ထပ်နေသောအမြင့်သည် ထုတ်လုပ်သူနှင့် ဒေသများအလိုက် ကွဲပြားသည်။ ချိန်ညှိ၍မရသောချိတ်တစ်ခုသည် ဝန်လွှဲပြောင်းမှုကို အလျှော့အတင်းဖြစ်စေသော လုံလောက်သောရှင်းလင်းမှုမလုံလောက်ခြင်း သို့မဟုတ် အလွန်အကျွံကွာဟမှုကို အန္တရာယ်ဖြစ်စေသည်။

အကောင်းဆုံးအလေ့အကျင့်

• ဒေါင်လိုက်ချိန်ညှိနိုင်မှု ≥ 30-50 မီလီမီတာ
• တိုက်ရိုက်အကွက်ချုံ့ခြင်းမှကာကွယ်ရန်ကွာဟချက်ရှင်းလင်းခြင်း။
• ဘုံမီးရထားစနစ်များနှင့် လိုက်ဖက်သည်။

ချိန်ညှိနိုင်မှုသည် နယ်ပယ်ပြောင်းလွယ်ပြင်လွယ်ကို ပိုမိုကောင်းမွန်စေပြီး SKU သိုလှောင်မှုအများအပြားအတွက် လိုအပ်မှုကို လျှော့ချပေးသည်။

3.2 Base Plate ဒီဇိုင်းနှင့် Load Distribution

အောက်ခံပြားသည် ချိတ်ကို rafter တွင် ကျောက်ချသည်။ ကျဉ်းမြောင်းသော သို့မဟုတ် ပါးလွှာသော အောက်ခံသည် တွယ်ကပ်ဖိစီးမှုအာရုံစူးစိုက်မှုကို တိုးမြင့်စေပြီး ဆွဲထုတ်ခြင်းကို ခံနိုင်ရည်အား လျော့နည်းစေသည်။

ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ တွယ်ကပ်ခြင်းဆိုင်ရာ သုတေသနပြုချက် (American Wood Council၊ 2018) အရ ထုတ်ယူနိုင်မှုသည် မြှုပ်နှံမှုအတိမ်အနက်နှင့် သစ်သားသိပ်သည်းဆအပေါ် မူတည်သည်။ ထို့ကြောင့်-

• အခြေခံပန်းကန်အထူ ≥ 4-5 မီလီမီတာ သံမဏိ
• အနည်းဆုံးဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ တွယ်ကပ်နှစ်ခု
• အစွန်းအကွာအဝေးလိုက်နာမှု

3.3 ပစ္စည်းအဆင့်နှင့် သံချေးတက်ခြင်း ခံနိုင်ရည်ရှိသည်။

ပရီမီယံအများစုstainless steel အမိုးချိတ်SUS304 သို့မဟုတ် SUS316 ကိုသုံးပါ။

• SUS304- ကုန်းတွင်းပတ်ဝန်းကျင်အတွက် သင့်လျော်သည်။
• SUS316- ကမ်းရိုးတန်း သို့မဟုတ် ဆားငန်မြင့်မားသော ဒေသများအတွက် အကြံပြုထားသည်။

သံချေးတက်ခြင်းသည် အချိန်ကြာလာသည်နှင့်အမျှ အပိုင်းပိုင်းအား လျော့နည်းစေသည်။ 25 နှစ် ဒီဇိုင်းအသက်တာစနစ်အတွက်၊ ပစ္စည်းရွေးချယ်မှုသည် ပတ်ဝန်းကျင်ထိတွေ့မှုအမျိုးအစား (ISO 9223) နှင့် ကိုက်ညီရပါမည်။

3.4 ရေစိုခံပေါင်းစပ်မှု

ကြွေပြားကို ရုတ်သိမ်းခြင်းသည် အောက်ခံလွှာ၏ ယာယီထိတွေ့မှုကို ဖန်တီးပေးသည်။ မှားယွင်းစွာ ပြန်လည်တပ်ဆင်ခြင်း သို့မဟုတ် လျှပ်တစ်ပြက်မှိတ်တုတ်မှိတ်တုတ် ပျောက်ဆုံးခြင်းတို့သည် ယိုစိမ့်နိုင်ခြေကို တိုးစေသည်။

အကောင်းဆုံးအလေ့အကျင့်

• EPDM အလုံပိတ် pads
• လိုအပ်သည့်နေရာတွင် မှိတ်တုတ်မှိတ်တုတ်မှိတ်တုတ်မှိတ်တုတ် လိုက်ဖက်သည်။
• အင်အားအလွန်အကျွံအစား အကွက်ချုံ့ခြင်း။

3.5 Rafter Layout နှင့် လိုက်ဖက်ညီမှု

ချိတ်နေရာချထားခြင်းကို ပုံမှန်အားဖြင့် 400-600 မီလီမီတာ အကွာအဝေးဖြင့် ကန့်သတ်ထားသည်။ ချိတ် ဂျီသြမေတြီသည် ဘေးတိုက် offset ကို ခွင့်မပြုပါက၊ တပ်ဆင်မှုသည် ထိရောက်မှု မရှိသလို ဖွဲ့စည်းတည်ဆောက်ပုံအရ ထိခိုက်မှု ရှိလာပါသည်။

အဆင့်မြင့်ဆိုလာအမိုးချိတ်ကြွေပြားများကို အလေးမပေးဘဲ တည်ဆောက်ပုံအဖွဲ့ဝင်များနှင့် လိုက်လျောညီထွေဖြစ်စေရန် ဒီဇိုင်းများတွင် နှစ်ဖက်ချိန်ညှိနိုင်မှု ပေါင်းစပ်ထားသည်။

4. အန္တရာယ်ခွဲခြမ်းစိတ်ဖြာခြင်း- မှားယွင်းသော အမိုးချိတ်ရွေးချယ်ခြင်း၏ အကျိုးဆက်များ

မလျော်ကန်သောကြွေပြားအမိုးဆိုလာတပ်ဆင်ခြင်း။အစိတ်အပိုင်းရွေးချယ်မှု တိုးလာသည်-

• တပ်ဆင်ချိန် 15-30%
• ကြွေပြားများ ကျိုးခြင်းကြောင့် ပစ္စည်းများ ပျက်စီးခြင်း၊
• ယိုစိမ့်မှုများအတွက် အာမခံ ထိတွေ့မှု
• လေအားမြှင့်သည့်ဖြစ်ရပ်များအောက်တွင် ဖွဲ့စည်းပုံဆိုင်ရာတာဝန်ယူမှု

လုံလောက်သောပူးတွဲမှုနည်းလမ်းများကို အသုံးပြုခဲ့သည့် ခေါင်မိုးပေါ်ရှိ ဆိုလာစနစ်များတွင် လေတိုက်ခြင်းကြောင့် ပျက်ကွက်မှုများကို မှတ်တမ်းတင်ထားသည် (Kopp et al., 2012)။ မော်ဂျူးများသည် အဓိကအာရုံစိုက်မှုကို ရရှိလေ့ရှိသော်လည်း ပူးတွဲပါ၀င်သည့်ဟာ့ဒ်ဝဲသည် စနစ်ရှင်သန်နိုင်မှုကို မကြာခဏ ဆုံးဖြတ်သည်။

ဝယ်ယူရေးအဖွဲ့များအတွက်၊ တပ်ဆင်ထားသော စုစုပေါင်းကုန်ကျစရိတ်တွင် ဟာ့ဒ်ဝဲယူနစ်စျေးနှုန်းသာမက အန္တရာယ်လျော့ပါးစေရေးပါ ပါဝင်ရပါမည်။

5. ကူးသန်းရောင်းဝယ်ရေးပရောဂျက်များအတွက် မဟာဗျူဟာမြောက် ဝယ်ယူရေးဆိုင်ရာ ထည့်သွင်းစဉ်းစားမှုများ

ဆိုက်ပေါင်းစုံ စီးပွားဖြစ် ပရောဂျက်များအတွက် စံသတ်မှတ်ခြင်းကြွေပြားအမိုးအတွက် ဆိုလာတပ်ဆင်ခြင်း။ဖြေရှင်းချက် တိုးတက်လာသည်-

• စာရင်းထိန်းချုပ်မှု
• တပ်ဆင်လေ့ကျင့်မှုထိရောက်မှု
• အရည်အသွေးအာမခံချက်
• ရေရှည်ထိန်းသိမ်းနိုင်မှု

သို့သော်၊ စံသတ်မှတ်ချက်သည် အင်ဂျင်နီယာဆိုင်ရာ လိုက်ဖက်ညီမှုကို မကျော်လွန်စေရပါ။ မှန်ကန်သောနည်းလမ်းမှာ - ထုတ်လုပ်သူအား ရွေးချယ်ရန်ဖြစ်သည် ။

• တည်ဆောက်ပုံဆိုင်ရာ စမ်းသပ်အစီရင်ခံစာများ ပေးအပ်ခြင်း။
• ချိန်ညှိနိုင်သောချိတ်ဒီဇိုင်းများကို ပေးဆောင်သည်။
• ထူးခြားသော အကွက်ဂျီသြမေတြီများအတွက် စိတ်ကြိုက်ပြင်ဆင်မှုကို ပံ့ပိုးပေးသည်။
• ကြီးမားသောအမှာစာများအတွက် အတွဲလိုက်ညီညွတ်မှုကို ပေးဆောင်ခြင်း။

ပမာဏမြင့်မားသော ဝယ်ယူရေးပတ်ဝန်းကျင်များတွင် ညာဘက်ကို ရွေးချယ်ပါ။ဆိုလာအမိုးချိတ် ထုတ်လုပ်သူအရောင်းအဝယ်ဝယ်ယူမှုထက် မဟာဗျူဟာမြောက် မိတ်ဖက်ဆက်ဆံရေး ဆုံးဖြတ်ချက်ဖြစ်လာသည်။

6. Solar Roof Hook Selection Matrix ကို ကြွေပြားအမျိုးအစားအလိုက်၊

အင်ဂျင်နီယာအသင်းများစွာကို စီမံခန့်ခွဲရန်ကြွေပြားအမိုးဆိုလာတပ်ဆင်ခြင်း။ဒေသအနှံ့ ပရောဂျက်များ၊ ဖွဲ့စည်းတည်ဆောက်ထားသော နှိုင်းယှဉ်မှုကိရိယာသည် ဆုံးဖြတ်ချက်ချခြင်းဆိုင်ရာ ထိရောက်မှုကို သိသိသာသာ တိုးတက်စေသည်။ ရွေးချယ်ရာ၌၊ဆိုလာအမိုးချိတ်အသွင်အပြင် သို့မဟုတ် စျေးနှုန်းအပေါ်အခြေခံ၍ ရွေးချယ်မှုသည် ဂျီသြမေတြီလိုက်ဖက်ညီမှု၊ ဝန်လွှဲပြောင်းမှုအပြုအမူ၊ ပတ်ဝန်းကျင်ထိတွေ့မှုနှင့် တပ်ဆင်မှုသည်းခံမှုကို ထည့်သွင်းစဉ်းစားရမည်ဖြစ်သည်။

အောက်ဖော်ပြပါ matrix သည် ချိတ်အမျိုးအစားများနှင့် အမိုးကြွေပြားအမျိုးအစားများနှင့် ကိုက်ညီမှုအတွက် လက်တွေ့ကျသော ကိုးကားမှုဘောင်ကို ပံ့ပိုးပေးပါသည်။ နောက်ဆုံးအင်ဂျင်နီယာအတည်ပြုချက်သည် ဒေသဆိုင်ရာအဆောက်အအုံကုဒ်များနှင့်အညီ ဆိုက်-သီးသန့်ဖွဲ့စည်းပုံဆိုင်ရာ တွက်ချက်မှုများကို အမြဲထည့်သွင်းစဉ်းစားသင့်သည်။

ဤရွေးချယ်မှု matrix သည် universal မရှိကြောင်း သက်သေပြသည်။ကြွေပြားအမိုးအတွက် အမိုးချိတ်လျှောက်လွှာများ။ ဖွဲ့စည်းမှုတစ်ခုစီသည် tile ဂျီသြမေတြီနှင့် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ အပြုအမူနှင့် ကိုက်ညီရပါမည်။

7. Tile အမျိုးအစားအလိုက် အသေးစိတ် အင်ဂျင်နီယာဆိုင်ရာ ထည့်သွင်းစဉ်းစားမှုများ

7.1 Flat Concrete Tile Roof- ထိန်းချုပ်ထားသော ရှင်းလင်းမှုဖြင့် တည်ဆောက်ပုံတည်ငြိမ်မှု

Flat tile system များသည် ကွေးထားသော သို့မဟုတ် slate roof များနှင့် နှိုင်းယှဉ်ပါက အတော်လေး အဆင်ပြေပါသည်။ သို့သော်၊ မသင့်လျော်သောချိတ်အမြင့်ရွေးချယ်မှုသည် အကွက်ချုံ့ခြင်း သို့မဟုတ် မတည်မငြိမ်ဖြစ်စေခြင်းကို ဖြစ်ပေါ်စေနိုင်သည်။

အဓိက အင်ဂျင်နီယာ အာရုံစူးစိုက်မှု နယ်ပယ်များ-

• လေအားမြှင့်တင်မှုအောက်တွင် ကွေးညွှတ်မှုကို ခံနိုင်ရည်ရှိသော လက်တံအထူကို ချိတ်ပါ။
• အခြေခံပန်းကန် အကျယ် (400-600 မီလီမီတာ)၊
• ချိတ်တစ်ခုလျှင် အနည်းဆုံး ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ဝက်အူနှစ်ခု
• ASCE 7 လေဝန်တွက်ချက်မှုလိုအပ်ချက်များနှင့် လိုက်လျောညီထွေရှိခြင်း။

လေတိုက်နှုန်းမြင့်သောဇုန်များတွင် အမိုးဇုန် အမျိုးအစားခွဲခြားမှုပေါ် မူတည်၍ အတက်စွမ်းအားသည် 2.0 kPa ထက် ကျော်လွန်နိုင်သည်။ ထို့ကြောင့်၊ ချည်နှောင်ထားသော ခံနိုင်ရည်ရှိသော ဆွဲငင်အားကို ရွေးချယ်ရာတွင် လိုအပ်သည်များကို စစ်ဆေးရန် လိုအပ်ပါသည်။ကြွေပြားပြားအမိုးအတွက် ဆိုလာတပ်ဆင်ခြင်း။.

7.2 Spanish/Roman Tile Roof- Curvature and Load Transfer ကို စီမံခန့်ခွဲခြင်း။

အကွေးအကောက်စနစ်များသည် အချိုးမညီသော ဝန်လမ်းကြောင်းများကို မိတ်ဆက်ပေးသည်။ ချိတ်သည် ဖိစီးမှုအာရုံစူးစိုက်မှုမဖန်တီးဘဲ အငိုက်နှင့်ခုံးအကွက်များကြားတွင် ပေါင်းကူးထားရမည်။

အရေးကြီးသော ဒီဇိုင်းဘောင်များ-

• လက်မောင်းအပေါ်ပိုင်း ကွေးကောက်ခြင်းကို ခံနိုင်ရည်ရှိသည်။
• rafter alignment အတွက် sideal adjustability
• တောင်ထွတ်အုတ်ကြွပ်တောင်ကြောများကို ရှင်းလင်းရန် ဒေါင်လိုက်အမြင့်ကို တိုးချဲ့ထားသည်။
• eccentric loading အခြေအနေများအောက်တွင် တည်ဆောက်ပုံစမ်းသပ်ခြင်း။

အဘယ်ကြောင့်ဆိုသော် ချိန်ညှိနိုင်သော ကြွေပြားများကို တပ်ဆင်စဉ်အတွင်း ကွဲထွက်နှုန်း မြင့်မားလေ့ရှိသောကြောင့် ဖြစ်သည်။ဆိုလာအမိုးချိတ်ပြန်လည်လုပ်ဆောင်မှုကုန်ကျစရိတ်ကို လျှော့ချပေးပြီး တပ်ဆင်မှုသံသရာကို တိုတောင်းစေသည်။

7.3 Slate Tile အမိုး- တိကျမှု အင်ဂျင်နီယာနှင့် အန္တရာယ် လျော့ပါးရေး

Slate roof တပ်ဆင်မှုများသည် အမြင့်ဆုံး အင်ဂျင်နီယာ စည်းကမ်းကို တောင်းဆိုသည်။ ရွှံ့စေး သို့မဟုတ် ကွန်ကရစ်နှင့်မတူဘဲ၊ စလိတ်သည် ထိခိုက်မှု သို့မဟုတ် စုစည်းမှုအား သည်းမခံနိုင်ပါ။

အဘို့slate roof အတွက် ဆိုလာတပ်ဆင်ခြင်း။စနစ်များ၊ စဉ်းစားပါ

• ဂျီသြမေတြီ အနိမ့်ပရိုဖိုင်ချိတ်
• ရေစိုခံအမြှေးပါးအကာအကွယ်ဖြင့် ကြိုတင်တူးဖော်ခြင်းဗျူဟာ
• ခွင့်ပြုထားသည့်နေရာတွင် သတ္တုမှိတ်တုတ်မှိတ်တုတ်ဖြင့် ပေါင်းစပ်ခြင်း။
• ရေရှည်ခံနိုင်ရည်ရှိစေရန်အတွက် corrosion-resistant SUS316 ကိုအသုံးပြုပါ။

ကျောက်တုံးခေါင်မိုးများတွင် တပ်ဆင်မှုအမှားများသည် မကြာခဏဆိုသလို အေးခဲသွားသောစက်ဝန်းကြောင့် ပျံ့နှံ့သွားသည့် မိုက်ခရိုအက်ကွဲများ (နိုင်ငံတကာကုဒ်ကောင်စီ၊ 2021)။

7.4 ရွှံ့ကြွေပြားအမိုး- ကြွပ်ဆတ်မှုနှင့် Torque ကို ထိန်းချုပ်ခြင်း။

မြေစေးကြွေပြားများသည် ခံနိုင်အားနည်းပါးပြီး ကွေးညွှတ်ခံနိုင်ရည်ကို ကန့်သတ်ထားသည်။ တင်းကျပ်လွန်းသည့် ကြိုးများသည် ကျိုးကြေခြင်း၏ အဖြစ်အများဆုံး အကြောင်းရင်းများထဲမှ တစ်ခုဖြစ်သည်။

အကောင်းဆုံး အလေ့အကျင့်များ

• Torque-controlled fastening tools များ
• ချိတ်ရှင်းလင်းရေးအတွက် ယူနီဖောင်းကြွေပြားကို ဖြတ်တောက်ခြင်း။
• Stress-distributing base plate ဒီဇိုင်း
• ကြွေပြားပြန်ခင်းပြီးနောက် အမြင်အာရုံစစ်ဆေးခြင်း။

အားဖြည့်ရွေးချယ်ခြင်း။stainless steel အမိုးချိတ်ရွှံ့စေးခေါင်မိုးစနစ်များတွင် တည်ဆောက်ပုံဆိုင်ရာ ယုံကြည်စိတ်ချရမှုကို တိုးတက်စေသည်။

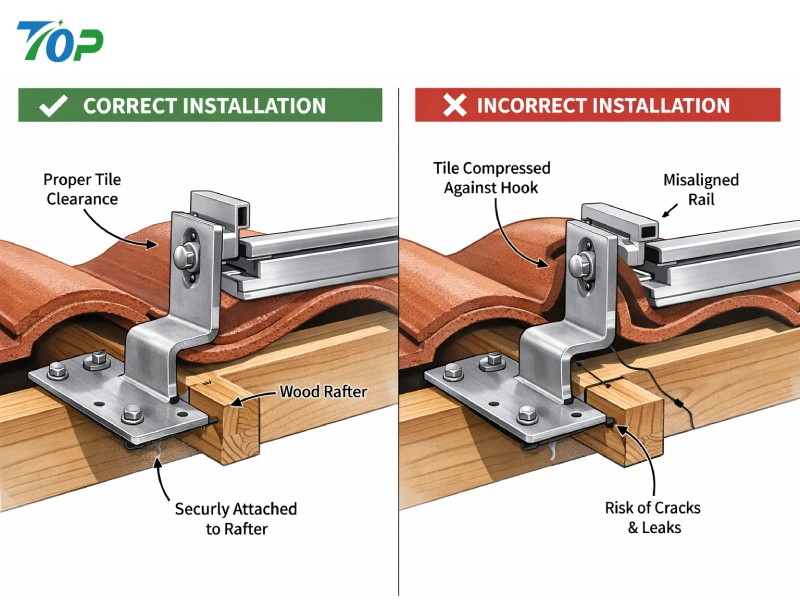

8. ပရောဂျက်အန္တရာယ်ကို တိုးစေသည့် တပ်ဆင်မှုအမှားများ

ကူးသန်းရောင်းဝယ်ရေးကြွေပြားအမိုးဆိုလာတပ်ဆင်ခြင်း။ပရောဂျက်များ၊ အောက်ဖော်ပြပါ ထပ်တလဲလဲ အမှားများသည် ကုန်ကျစရိတ်များ လွန်ကဲခြင်းနှင့် ရေရှည်တာဝန်ယူမှုကို ဖြစ်စေသည်-

8.1 ကြွေပြားအမျိုးအစားအားလုံးအတွက် Universal Hook ကိုအသုံးပြုခြင်း။

ချိတ်မော်ဒယ်တစ်ခုတည်းကို အသုံးပြု၍ စံသတ်မှတ်ရန် ကြိုးစားခြင်းသည် ချိန်ညှိမှု မှားယွင်းခြင်းနှင့် ကြွေပြားပျက်စီးခြင်းတို့ကို ဖြစ်ပေါ်စေသည်။ ဂျီသြမေတြီဆိုင်ရာ သီးသန့်ဖြေရှင်းချက် လိုအပ်သည်။

8.2 Wind Load Zone ပြောင်းလဲမှုကို လျစ်လျူရှုခြင်း။

ခေါင်မိုးထောင့်များနှင့် အစွန်းများသည် မြင့်မားသော တွန်းအားများကို ခံစားရသည်။ Hook spacing သည် တည်ဆောက်ပုံဆိုင်ရာ ကုဒ်များအောက်တွင် ဇုန် အမျိုးအစား ခွဲခြားခြင်းကို ရောင်ပြန်ဟပ်ရပါမည်။

8.3 အကွက်ရှင်းလင်းခြင်း မလုံလောက်ပါ။

တိုက်ရိုက်ကြွေပြားမှချိတ် အဆက်အသွယ်သည် ကြွပ်ဆတ်သော အမိုးအကာပစ္စည်းများထဲသို့ ရောက်ရှိလာပြီး အရိုးကျိုးနိုင်ခြေကို တိုးစေသည်။

8.4 မလုံလောက်သော ချိတ်ဆွဲ မြှုပ်နှံမှု အနက်

တွယ်ကပ်ဆွဲထုတ်နိုင်စွမ်းသည် မြှုပ်နှံမှုအတိမ်အနက်နှင့် သစ်သားသိပ်သည်းဆအပေါ် မူတည်သည် (American Wood Council, 2018)။ ဤကန့်သတ်ချက်များကို လျှော့တွက်ခြင်းသည် စနစ်ဘေးကင်းရေး အနားသတ်များကို လျော့နည်းစေသည်။

8.5 အပူပိုင်းချဲ့ထွင်ခြင်းအတွက် စာရင်းသွင်းရန် ပျက်ကွက်ခြင်း။

သံမဏိနှင့် အလူမီနီယံ တပ်ဆင်ရေး သံလမ်းများသည် နှုန်းထားအမျိုးမျိုးဖြင့် ချဲ့ထွင်သည်။ မသင့်လျော်သောဒီဇိုင်းသည် ချိတ်ချိတ်ဆက်မှုများတွင် ရေရှည်စိတ်ဖိစီးမှုကို ဖြစ်ပေါ်စေနိုင်သည်။

9. တပ်ဆင်မှု ထိရောက်မှုနှင့် အလုပ်သမား ကုန်ကျစရိတ် ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ခြင်း။

မှန်ကန်မှုကို ရွေးချယ်ခြင်း။ဆိုလာအမိုးချိတ် ထုတ်လုပ်သူတပ်ဆင်မှုစွမ်းဆောင်ရည်ကို သိသိသာသာ လွှမ်းမိုးနိုင်သည်။

နယ်ပယ်ကုန်ထုတ်စွမ်းအားကို မြှင့်တင်ပေးသည့် အင်္ဂါရပ်များ-

• ချိန်ညှိနိုင်သော အစိတ်အပိုင်းများကို ကြိုတင်စုစည်းထားသည်။
• အဆောက်အဦဆိုင်ရာ စာရွက်စာတမ်းများကို ရှင်းလင်းပါ။
• ကြီးမားသောဝယ်ယူရေးအမှာစာများအတွက် အတွဲလိုက်ညီညွတ်မှု
• လိုက်ဖက်သော ရထားလမ်းမျက်နှာပြင် ဒီဇိုင်း

ဆောက်လုပ်ရေးကုန်ထုတ်စွမ်းအားဆိုင်ရာ လေ့လာမှုများက တပ်ဆင်မှုရိုးရှင်းခြင်းသည် ထပ်ခါထပ်ခါစနစ်များတွင် လုပ်အားအချိန်ကို 10-25% လျော့နည်းစေသည် (Gould & Joyce, 2014)။ ကြီးမားသော ခေါင်မိုးပေါ်ရှိ နေရောင်ခြည်စွမ်းအင်သုံး အစုစုတွင်၊ ထိုသို့သော စုဆောင်းမှုသည် ပရောဂျက်အနားသတ်များကို အကျိုးသက်ရောက်စေသည်။

10. Engineering Load Verification and Documentation

စီးပွားဖြစ် နေရောင်ခြည်စွမ်းအင်ထုတ်လုပ်သူများနှင့် EPC ကန်ထရိုက်တာများအတွက်၊ စာရွက်စာတမ်းများသည် မရှိမဖြစ်လိုအပ်ပါသည်။ အားကိုးရတဲ့ဆိုလာအမိုးချိတ်ပေးသွင်းသူသည် ပေးသင့်သည်-

• Mechanical load testing အစီရင်ခံစာများ
• ပစ္စည်းလက်မှတ်များ (SUS304/SUS316)
• Finite element ခွဲခြမ်းစိတ်ဖြာမှုဒေတာ (ရရှိနိုင်ပါက)
• သံချေးတက်ခြင်း ခံနိုင်ရည် အမျိုးအစားခွဲခြားခြင်း။
• အရည်အသွေးထိန်းချုပ်မှု ခြေရာခံနိုင်မှုမှတ်တမ်းများ

လေဝင်လေထွက်စမ်းသပ်ခြင်း သုတေသန (Kopp et al., 2012) သည် တွယ်တာမှုတည်ကြည်မှုသည် ခေါင်မိုးပေါ်ရှိ စနစ်စွမ်းဆောင်ရည်အတွက် မကြာခဏ ကန့်သတ်ချက်ဖြစ်ကြောင်း သရုပ်ပြသည်။ ထို့ကြောင့်၊ ယူဆချက်ထက် ချိတ်ရွေးချယ်မှုအား စက်ပိုင်းဆိုင်ရာ အထောက်အထားများဖြင့် အတည်ပြုရမည်ဖြစ်သည်။

11. ကုန်ကျစရိတ်-အကျိုးအမြတ် ခွဲခြမ်းစိတ်ဖြာခြင်း- ယူနစ်စျေးနှုန်းထက် ကျော်လွန်ခြင်း။

ဝယ်ယူရေးဆုံးဖြတ်ချက်များသည် ကနဦးယူနစ်ကုန်ကျစရိတ်ထက် ဘဝသံသရာတန်ဖိုးကို ထည့်သွင်းစဉ်းစားသင့်သည်။ စျေးသက်သာတယ်။ကြွေပြားအမိုးအတွက် အမိုးချိတ်ချိန်ညှိနိုင်မှု သို့မဟုတ် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ အသိအမှတ်ပြုမှု ကင်းမဲ့သော ရလဒ်များ ဖြစ်ပေါ်လာနိုင်သည်-

• ကြွေပြား အစားထိုး ကုန်ကျစရိတ် ပိုများသည်။
• တိုးချဲ့တပ်ဆင်မှုကြာချိန်
• ရာသီဥတုဖြစ်ရပ်များပြီးနောက် အာမခံအငြင်းပွားမှုများ
• ရေရှည်ယုံကြည်မှုကို လျှော့ချပါ။

စုစုပေါင်းကုန်ကျစရိတ်ချဉ်းကပ်မှုတွင်-

• ပစ္စည်းကုန်ကျစရိတ်
• အလုပ်သမားစရိတ်
• အန္တရာယ်လျော့ပါးရေးကုန်ကျစရိတ်
• အာမခံမလိုဘူး။
• ပြုပြင်ထိန်းသိမ်းနိုင်မှု

လုံး၀ အကဲဖြတ်သည့်အခါ၊ ညှိနိုင်သော အင်ဂျင်နီယာဆိုလာအမိုးချိတ်စနစ်များသည် ကြီးမားသော ကူးသန်းရောင်းဝယ်ရေး အစုစုများအတွင်း ရင်းနှီးမြှုပ်နှံမှုအပေါ် ပိုမိုကောင်းမွန်သော ပြန်လာလေ့ရှိသည်။

12. အကြီးစားပရောဂျက်များအတွက် မှန်ကန်သော ဆိုလာခေါင်မိုးချိတ် ထုတ်လုပ်သူအား ရွေးချယ်နည်း

စီးပွားဖြစ် နှင့် အစုစုကို အခြေခံသော ခေါင်မိုးပေါ်ရှိ နေရောင်ခြည်စွမ်းအင်သုံး ဖွံ့ဖြိုးတိုးတက်မှုတွင် တစ်ဦးကို ရွေးချယ်ခြင်း။ဆိုလာအမိုးချိတ် ထုတ်လုပ်သူမဟာဗျူဟာ အင်ဂျင်နီယာနှင့် ဘေးအန္တရာယ် စီမံခန့်ခွဲမှုဆိုင်ရာ ဆုံးဖြတ်ချက်ဖြစ်သည်။ ထုတ်လုပ်သူ၏ ဒီဇိုင်းစွမ်းရည်၊ ထုတ်လုပ်မှုထိန်းချုပ်မှုနှင့် စာရွက်စာတမ်းများ ပွင့်လင်းမြင်သာမှုသည် တပ်ဆင်မှုထိရောက်မှု၊ ဖွဲ့စည်းပုံဆိုင်ရာ ယုံကြည်စိတ်ချရမှုနှင့် ရေရှည်ပိုင်ဆိုင်မှုစွမ်းဆောင်ရည်တို့ကို တိုက်ရိုက်လွှမ်းမိုးပါသည်။

စျေးနှုန်းနှင့် ပေးပို့ချိန်ကို အကဲဖြတ်ခြင်းအပြင်၊ ဝယ်ယူရေးနှင့် အင်ဂျင်နီယာအဖွဲ့များသည် ဝယ်ယူသည့်အခါတွင် အောက်ပါအတိုင်းအတာများကို အကဲဖြတ်သင့်သည်။ဆိုလာအမိုးချိတ်အုတ်ကြွပ်အမိုး ဆိုလာတပ်ဆင်ခြင်း ပရောဂျက်များအတွက် စနစ်များ။

12.1 အင်ဂျင်နီယာစွမ်းရည်နှင့် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ မှန်ကန်မှု

အရည်အချင်းပြည့်မီသော ထုတ်လုပ်သူသည် အတုပြုလုပ်ထားသော လေအတက်အဆင်းနှင့် အောက်ဖိအားအခြေအနေများအောက်တွင် ဝန်ထမ်းစွမ်းရည်ကို ပြသသည့် စက်ပိုင်းဆိုင်ရာ အတည်ပြုချက်ဒေတာကို ပေးသင့်သည်။

တောင်းဆိုရန် အဓိကစာရွက်စာတမ်းများ

• Static load test အစီရင်ခံစာများ
• ပစ္စည်း ဆန့်နိုင်စွမ်းအား အသိအမှတ်ပြုလက်မှတ်
• Finite element analysis (FEA) စာရွက်စာတမ်း
• ချိတ်ဆွဲ လိုက်ဖက်ညီမှု အတည်ပြုချက်
• ISO 9223 အရ သံချေးတက်ခြင်းကို ခံနိုင်ရည် အမျိုးအစားခွဲခြားခြင်း။

Attachment စနစ်များသည် ခေါင်မိုးပေါ်ရှိ နေရောင်ခြည်စွမ်းအင်သုံး တပ်ဆင်မှုတွင် အညံ့ဆုံး ချိတ်ဆက်မှု ဖြစ်လေ့ရှိသည်။ လေအား အင်ဂျင်နီယာ သုတေသန က အမိုးပေါ် တပ်ဆင်ထားသော စနစ်များကို သီးခြား အစိတ်အပိုင်းများထက် ပေါင်းစပ်ဖွဲ့စည်းပုံဆိုင်ရာ စည်းဝေးပွဲများအဖြစ် အကဲဖြတ်ရမည် ဖြစ်ကြောင်း အတည်ပြုသည် (Kopp et al., 2012)။ မှတ်တမ်းတင်ထားသော စမ်းသပ်မှု အထောက်အထားများ မပေးနိုင်သော ပေးသွင်းသူသည် ရှောင်ရှားနိုင်သော ပရောဂျက်အန္တရာယ်ကို မိတ်ဆက်ပေးသည်။

12.2 ပစ္စည်းအရည်အသွေးနှင့် ခြေရာခံနိုင်မှု

စွမ်းဆောင်ရည်အမြင့်ဆုံးstainless steel အမိုးချိတ်SUS304 သို့မဟုတ် SUS316 stainless steel မှထုတ်လုပ်သည်။ သို့သော်လည်း ပစ္စည်းအဆင့်တစ်ခုတည်းနှင့် မလုံလောက်ပါ။ ခြေရာခံနိုင်မှုနှင့် ညီညွတ်မှုတို့သည် ထပ်တူအရေးကြီးပါသည်။

အစုစုအတိုင်းအတာဖြင့် ဝယ်ယူမှုအတွက်၊ အရည်အသွေးထိန်းချုပ်မှုစနစ်များ ပါဝင်သင့်သည်-

• အသုတ်အဆင့် ပစ္စည်းထောက်ခံချက်
• အဘက်ဘက်မှသည်းခံမှုစစ်ဆေးခြင်း။
• မျက်နှာပြင် အပြီးသတ် ညီညွတ်မှု စစ်ဆေးမှုများ
• ဂဟေဆက်ခိုင်မာမှုစစ်ဆေးခြင်း (ဖြစ်နိုင်လျှင်)

သံချေးတက်ခြင်းသည် အချိန်ကြာလာသည်နှင့်အမျှ ထိရောက်သော အပိုင်းဖြတ်ပိုင်းဧရိယာနှင့် ဖွဲ့စည်းတည်ဆောက်ပုံအား လျော့နည်းစေသည်။ ကမ်းရိုးတန်း သို့မဟုတ် စိုထိုင်းဆမြင့်သော ဒေသများအတွက် SUS316 ကို 25 နှစ်ကြာ ဒီဇိုင်း တာရှည်ခံအောင် ထိန်းသိမ်းရန် ပုံမှန်အားဖြင့် အကြံပြုထားသည်။

12.3 ချိန်ညှိနိုင်မှုနှင့် SKU ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း။

ထုတ်လုပ်သူများက မော်ဂျူလာချိန်ညှိနိုင်သောချိတ်ဒီဇိုင်းများကို ပေးဆောင်ခြင်းဖြင့် စာရင်းရှုပ်ထွေးမှုကို လျှော့ချပေးသည်။ ပုံသေအမြင့်မော်ဒယ်များစွာကို သိုလှောင်မည့်အစား ချိန်ညှိနိုင်သည်။ကြွေပြားအမိုးအတွက် အမိုးချိတ်စနစ်များသည် ပြားချပ်ချပ်၊ ရွှံ့စေးနှင့် အလယ်အလတ် ကွေးကောက်နေသော ကြွေပြားများကို ဖုံးအုပ်နိုင်သည်။

ဤပြောင်းလွယ်ပြင်လွယ်သည်-

• ဂိုဒေါင်လုပ်တယ်။
• တပ်ဆင်မှု လိုက်လျောညီထွေရှိမှု
• လယ်ပြင်ပြုပြင်မွမ်းမံမှုများကို လျှော့ချခဲ့သည်။
• ပိုမိုမြန်ဆန်သောဝယ်ယူမှုသံသရာ

ဘဝသံသရာ ကုန်ကျစရိတ်ရှုထောင့်မှ၊ လိုက်လျောညီထွေရှိသော ချိတ်စနစ်များသည် ကုန်ကျစရိတ်နည်းသော ပုံသေ-ဂျီသြမေတြီ အခြားနည်းလမ်းများနှင့် နှိုင်းယှဉ်ပါက ရေရှည်တန်ဖိုးပိုမိုမြင့်မားစေသည်။

12.4 ထုတ်လုပ်မှု စွမ်းရည်နှင့် ထောက်ပံ့ရေး တည်ငြိမ်မှု

ကြီးမားသော စီးပွားရေးလုပ်ငန်းသုံး နေရောင်ခြည်စွမ်းအင်သုံး အစုရှယ်ယာများသည် တသမတ်တည်း ပေးပို့ရမည့် အချိန်ဇယားများ လိုအပ်ပါသည်။ တပ်ဆင်ခြင်း ဟာ့ဒ်ဝဲတွင် ထောက်ပံ့မှု ပြတ်တောက်ခြင်းသည် တပ်ဆင်မှု ဝန်ထမ်းများကို နှောင့်နှေးစေပြီး ခန့်အပ်မှု အချိန်ဇယားကို ထိခိုက်စေပါသည်။

အားကိုးရတဲ့ကြွေပြားအမိုးအတွက် ဆိုလာတပ်ဆင်ခြင်း။ပေးသွင်းသူသည် သရုပ်ပြသင့်သည်-

• အရွယ်မှာ ထုတ်လုပ်မှုလိုင်းများ
• ဦးဆောင်ချိန် ပွင့်လင်းမြင်သာမှု
• ပို့ကုန်ထောက်ပံ့ပို့ဆောင်ရေးစွမ်းရည်
• တစ်သမတ်တည်းရှိသော အတိုင်းအတာဖြင့် ထပ်တလဲလဲနိုင်မှု

ချိတ်အမြင့် သို့မဟုတ် အောက်ခံပြား ချိန်ညှိမှုတွင် အတိုင်းအတာကွဲလွဲမှုသည် ရှည်လျားသောအမိုးအကာများတစ်လျှောက် ရထားလမ်းများ ချိန်ညှိမှု လွဲမှားမှုကို ဖြစ်စေနိုင်သောကြောင့် တစ်သမတ်တည်းဖြစ်မှုသည် အထူးအရေးကြီးပါသည်။

13. လုပ်ငန်းသုံး တပ်ဆင်မှုများအတွက် အင်ဂျင်နီယာ ပူးပေါင်းဆောင်ရွက်မှု မော်ဒယ်

စီးပွားဖြစ်နှင့် ဘက်စုံအဆောက် အအုံခေါင်မိုးပေါ်အစုရှယ်ယာများအတွက်၊ တပ်ဆင်သူနှင့် ၎င်းအကြား ပူးပေါင်းဆောင်ရွက်ခြင်းဆိုလာအမိုးချိတ် ထုတ်လုပ်သူပစ္စည်းများ အပြီးအပြတ်မပြီးမီ ဖြစ်ပေါ်လာသင့်သည်။

ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော အလုပ်အသွားအလာတွင် ပုံမှန်အားဖြင့် ပါဝင်သည်။

1. ခေါင်မိုးတည်ဆောက်ပုံ စာရွက်စာတမ်း သုံးသပ်ချက်
2. ကြွေပြားအမျိုးအစား သတ်မှတ်ခြင်းနှင့် အထူတိုင်းတာခြင်း။
3. စက်တွင်းကုဒ်တစ်ခုအတွက် လေနှင့် နှင်းဝန်အား တွက်ချက်ခြင်း။
4. Hook spacing layout စီစဉ်ခြင်း။
5. တည်ဆောက်ပုံ တွယ်ကပ်ခြင်း သတ်မှတ်ချက်
6. ရှေ့ပြေးပုံစံအတည်ပြုချက် (လိုအပ်ပါက)

ဆောက်လုပ်ရေးအကြိုကာလတွင် ဤအဆင့်များကို ပေါင်းစည်းခြင်းသည် အပြောင်းအလဲအမှာစာများနှင့် အကွက်ချိန်ညှိမှုများကို လျော့နည်းစေသည်။ ASCE 7 (2022) အရ၊ ခေါင်မိုးပေါ်ရှိ စနစ်များသည် ဇုန်အလိုက် လေအားမြှင့်သည့် ဖိအားများအတွက် ထည့်သွင်းရပါမည်။ ပူးတွဲပါအဆင့်တွင် အင်ဂျင်နီယာထည့်သွင်းမှုသည် လိုက်လျောညီထွေရှိစေရန်နှင့် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ခံနိုင်ရည်အား မြှင့်တင်ပေးသည်။

14. ကြွေပြားအမိုး ဆိုလာတပ်ဆင်ခြင်းအတွက် ရေရှည်စွမ်းဆောင်ရည် ထည့်သွင်းစဉ်းစားမှုများ

အကဲဖြတ်တဲ့အခါဆိုလာအမိုးချိတ်စနစ်များ၊ ရေရှည်ယုံကြည်စိတ်ချရမှုသည် ကနဦးတပ်ဆင်မှုစွမ်းဆောင်ရည်ကဲ့သို့ အရေးကြီးပါသည်။

14.1 အပူပိုင်းချဲ့ထွင်ခြင်းနှင့် ပင်ပန်းနွမ်းနယ်ခြင်း။

ဆိုလာ တပ်ဆင်သည့် ရထားလမ်းများသည် ပုံမှန်အားဖြင့် အလူမီနီယမ်ဖြစ်ပြီး ချိတ်များသည် stainless steel ဖြစ်သည်။ ပစ္စည်းများကြားရှိ ကွဲပြားသော ချဲ့ထွင်မှုသည် ချိတ်ဆက်မှုအချက်များတွင် စက်ဘီးစီးဖိစီးမှုကို မိတ်ဆက်ပေးသည်။ ဝန်ဆောင်မှုသက်တမ်း 25 နှစ်ကျော်တွင် ပင်ပန်းနွမ်းနယ်မှုကို ခံနိုင်ရည်ရှိလာပါသည်။

14.2 Corrosion Environment အမျိုးအစားခွဲခြားခြင်း။

ISO 9223 သည် လေထုအတွင်း တိုက်စားမှုအဆင့်များကို အမျိုးအစားခွဲသည်။ ကမ်းရိုးတန်းပတ်ဝန်းကျင်များ (C4–C5 အမျိုးအစားများ) သည် ပိုမိုမြင့်မားသော ချေးခံနိုင်ရည်ရှိသော ပစ္စည်းများ လိုအပ်သည်။ ထိုသို့သောအခြေအနေများတွင်၊ SUS316 သည် pitting corrosion ကိုကာကွယ်ရန်အကြံပြုထားသည်။

14.3 ပြုပြင်ထိန်းသိမ်းမှု သုံးစွဲနိုင်မှု

Hooks များသည် module အပြည့်အစုံကို မဖယ်ရှားဘဲ စစ်ဆေးခြင်းကို ခွင့်ပြုသင့်သည်။ ထိရောက်သော ပြုပြင်ထိန်းသိမ်းမှုပုံစံသည် ရေရှည်လည်ပတ်တည်ငြိမ်မှုကို တိုးတက်စေသည်။

15. Solar Roof Hooks များအကြောင်း အမေးများသောမေးခွန်းများ

15.1 ဆိုလာအမိုးချိတ်တစ်ခုသည် ကြွေပြားအမျိုးအစားအားလုံးနှင့် ကိုက်ညီနိုင်ပါသလား။

နံပါတ် အကွက် ဂျီသြမေတြီ သိသိသာသာ ကွဲပြားသည်။ ချိန်ညှိနိုင်သော ဒီဇိုင်းများသည် အကွက်အမျိုးအစားများစွာကို လွှမ်းခြုံနိုင်သော်လည်း စလစ်နှင့် အလွန်ကွေးသော စပိန်ကြွေပြားများသည် အထူးပြုဖွဲ့စည်းပုံများ လိုအပ်ပါသည်။

15.2 ချိတ်တစ်ခုမရွေးချယ်မီ အကွက်အမြင့်ကို မည်သို့တိုင်းတာရမည်နည်း။

စုစုပေါင်းအုတ်ချပ်အထူနှင့် ထပ်နေသောအမြင့်ကို တိုင်းပါ။ ရွေးချယ်ထားသောချိတ်အမြင့်သည် ကြွေပြားမျက်နှာပြင်ကို ဖိမချဘဲ လုံလောက်သောရှင်းလင်းမှုကိုပေးကြောင်း သေချာပါစေ။

15.3 ကမ်းရိုးတန်းအုတ်ကြွပ်အမိုးဆိုလာတပ်ဆင်ခြင်းအတွက် ဘယ်ပစ္စည်းက အကောင်းဆုံးလဲ။

SUS316 stainless steel ကို ချေးခံနိုင်ရည် ပိုမိုကောင်းမွန်သောကြောင့် ဆားဓာတ်မြင့်မားသော သို့မဟုတ် အဏ္ဏဝါပတ်ဝန်းကျင်များအတွက် အကြံပြုထားသည်။

15.4 ကီလိုဝပ်လျှင် အမိုးချိတ်မည်မျှ လိုအပ်သနည်း။

Hook အရေအတွက်သည် လေအားဇုန် အမျိုးအစားခွဲခြင်း၊ မော်ဂျူးအရွယ်အစားနှင့် ရထားလမ်းပိုင်းအပေါ် မူတည်ပါသည်။ ဖွဲ့စည်းပုံတွက်ချက်မှုများသည် ASCE 7 load စံနှုန်းများကို လိုက်နာရမည်ဖြစ်သည်။

15.5 ဆိုလာအမိုးချိတ်များ မှိတ်တုတ်မှိတ်တုတ် လိုအပ်ပါသလား။

အုတ်ကြွပ်အမိုးစနစ်အချို့တွင်၊ မှိတ်တုတ်မှိတ်တုတ် သို့မဟုတ် ရေစိုခံအမြှေးပါးများ ပေါင်းစပ်ခြင်းသည် ရေရှည်ယိုစိမ့်မှုကို ကာကွယ်ရန် အကြံပြုထားသည်။

15.6 တပ်ဆင်နေစဉ်အတွင်း ကြွေပြားကွဲအက်ရခြင်းအကြောင်းအရင်း။

အဖြစ်များသော အကြောင်းရင်းများတွင် ရှင်းလင်းရေးမလုံလောက်ခြင်း၊ တင်းကြပ်ခြင်း၊ မသင့်လျော်သော ရုတ်သိမ်းခြင်းနည်းပညာနှင့် မညီမညာသော ဝန်ဖြန့်ဝေခြင်းတို့ ပါဝင်သည်။

15.7 တပ်ဆင်ချိန်ကို မည်သို့လျှော့ချနိုင်မည်နည်း။

ချိန်ညှိနိုင်သော ကြိုတင်တပ်ဆင်ထားသောချိတ်များနှင့် စံပြုထားသော ရထားလမ်းကြားခံများကို အသုံးပြုခြင်းဖြင့် တပ်ဆင်မှုစွမ်းဆောင်ရည်ကို သိသိသာသာ တိုးတက်စေသည်။

16. မဟာဗျူဟာ နိဂုံး- အင်ဂျင်နီယာ တိကျမှု ဒရိုက်ဗ်များသည် ပရောဂျက် အမြတ်အစွန်း ရရှိမှု

မှန်ကန်သောရွေးချယ်ခြင်း။ဆိုလာအမိုးချိတ်တစ်ခုအတွက်ကြွေပြားအမိုးဆိုလာတပ်ဆင်ခြင်းစနစ်ဘက်စုံအင်ဂျင်နီယာဆိုင်ရာ ဆုံးဖြတ်ချက်တစ်ခုဖြစ်သည်။ အကွက်ဂျီသြမေတြီ၊ ဝန်လွှဲပြောင်းမှုအပြုအမူ၊ သံချေးတက်သည့်ပတ်ဝန်းကျင်နှင့် တပ်ဆင်မှုလုပ်ငန်းအသွားအလာအားလုံးကို အတူတကွ အကဲဖြတ်ရပါမည်။

စီးပွားဖြစ် အကြီးစား ပရောဂျက်များအတွက် ပူးတွဲပါစနစ်က ဆုံးဖြတ်သည်-

• ဖွဲ့စည်းပုံ လိုက်နာမှု
• တပ်ဆင်ကုန်ထုတ်စွမ်းအား
• အာမခံမလိုဘူး။
• Lifecycle ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်
• အစုစုအဆင့် ယုံကြည်စိတ်ချရမှု

ကောင်းစွာ ချိန်ညှိနိုင်သော ဒီဇိုင်းကြွေပြားအမိုးအတွက် အမိုးချိတ်အပလီကေးရှင်းများသည် နယ်ပယ်မသေချာမရေရာမှုကို လျှော့ချပေးသည်၊ ဝန်ဖြန့်ဝေမှုကို ပိုမိုကောင်းမွန်စေကာ ရေစိုခံမှုကို မြှင့်တင်ပေးသည်။ မှတ်တမ်းတင်ထားသော ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ သက်သေပြမှုနှင့် ထုတ်လုပ်မှု ညီညွတ်မှုတို့ဖြင့် ပံ့ပိုးပေးသောအခါ၊ ထိုစနစ်များသည် ရေရှည်တည်ငြိမ်မှုနှင့် တိုင်းတာနိုင်သော ကုန်ကျစရိတ် အားသာချက်များကို ပေးဆောင်သည်။

ပူးတွဲပါအဆင့်ရှိ အင်ဂျင်နီယာပိုင်းဆိုင်ရာ တိကျမှုသည် ပိုမိုကောင်းမွန်သော ပရောဂျက်အနားသတ်များအဖြစ် တိုက်ရိုက်ဘာသာပြန်ပြီး လုပ်ငန်းလည်ပတ်မှုအန္တရာယ်ကို လျှော့ချပေးသည်။ တပ်ဆင်သူများ၊ EPC ကန်ထရိုက်တာများနှင့် ကြွေပြားအမိုးဆိုလာအစုအဝေးများကို စီမံခန့်ခွဲသည့် ၀ယ်လိုအားအဖွဲ့များအတွက် ညာဘက်ကို ရွေးချယ်ခြင်း၊ဆိုလာအမိုးချိတ် ထုတ်လုပ်သူအရင်းအမြစ်ဆိုင်ရာ ဆုံးဖြတ်ချက်သည် ရိုးရိုးရှင်းရှင်းမဟုတ်ဘဲ၊ ၎င်းသည် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ဗျူဟာဖြစ်သည်။

ကိုးကား

• အမေရိကန်မြို့ပြအင်ဂျင်နီယာအသင်း။ (၂၀၂၂)။အနိမ့်ဆုံး ဒီဇိုင်းဆွဲအားများနှင့် အဆောက်အဦများနှင့် အခြားအဆောက်အဦများအတွက် ဆက်စပ်စံနှုန်းများ (ASCE/SEI 7-22). ASCE
• အမေရိကန်သစ်သားကောင်စီ။ (၂၀၁၈)။သစ်သားဆောက်လုပ်မှုအတွက် အမျိုးသားဒီဇိုင်းသတ်မှတ်ချက် (NDS). အမေရိကန်သစ်သားကောင်စီ။
• အပြည်ပြည်ဆိုင်ရာ စံချိန်စံညွှန်းသတ်မှတ်ရေးအဖွဲ့။ (၂၀၁၂)။ISO 9223- သတ္တုများနှင့် သတ္တုစပ်များ- သတ္တုစပ်များ- လေထု၏ တိုက်စားမှု- အမျိုးအစားခွဲခြားခြင်း။. ISO ။
• နိုင်ငံတကာကုဒ်ကောင်စီ။ (၂၀၂၁)။အပြည်ပြည်ဆိုင်ရာနေထိုင်မှုကုဒ် (IRC). အိုင်စီစီ။
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012)။ ခေါင်မိုးပေါ်ရှိ ဆိုလာပြားများပေါ်တွင် လေတိုက်သည်။လေအားအင်ဂျင်နီယာနှင့် စက်မှုလေကြောင်းဒိုင်းနမစ်ဂျာနယ်၊ ၁၁၁100–111။
